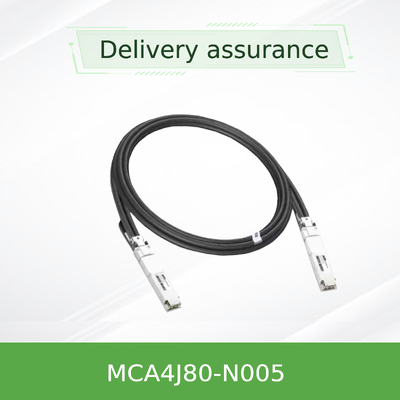

Aktywny kabel miedziany NVIDIA MCA4J80-N005 800 Gb/s OSFP – 5 m dwuportowy ACC dla InfiniBand NDR
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCA4J80-N005 (980-9I602-00N005) |
| Dokument: | MCA4J80-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| typ: | Kabel DAC Mellanox | Długość kabla: | 5 metrów |
| Nazwa: | MELLANOX DAC CABLE Active Copper Cable IB Twin Port NDR 800 GB/S OSFP 5 metrów MCA4J80-N005 | Słowo kluczowe: | Kabel DAC Mellanox |
| Podkreślić: | NVIDIA OSFP Active Copper Cable,800Gb/s InfiniBand NDR cable,5m Twin-Port ACC cable |
||
opis produktu
Aktywny kabel miedziany NVIDIA MCA4J80-N005 800 Gb/s OSFP
NVIDIA MCA4J80-N005 to 5-metrowy kabel z aktywnej miedzi (ACC) wyposażony w dwuportowe złącze OSFP na jednym końcu i dwuportowe złącze OSFP 2x400 Gb/s na drugim. Zaprojektowany dla przełączników Ethernet NVIDIA Quantum-2 InfiniBand i Spectrum-4, ten ACC integruje układy scalone korektora preemfazy, aby zwiększyć zasięg do 5 metrów przy jednoczesnym zachowaniu bardzo niskiego opóźnienia i mocy zaledwie 1,5 W na koniec.
800 Gb/s
Łączna przepustowość
2x400G
Pełny dupleks
1,5 W
Moc na koniec
5 m
Maksymalna długość
Przegląd produktu
Seria NVIDIA MCA4J80 reprezentuje nową klasę aktywnych kabli miedzianych (ACC), które wypełniają lukę pomiędzy pasywnymi przetwornikami cyfrowo-analogowymi a rozwiązaniami optycznymi. MCA4J80-N005 wykorzystuje zintegrowane układy korektora na każdym końcu, aby kompensować degradację sygnału na dłuższych kablach miedzianych, umożliwiając łączną przepustowość 800 Gb/s na odległościach do 5 metrów z opóźnieniami prawie tak niskimi jak w pasywnych przetwornikach DAC.
Kluczowe funkcje
- Łączna szybkość transmisji danych 800 Gb/s– Konfiguracja z dwoma portami OSFP do 2x400 Gb/s OSFP
- Aktywny kabel miedziany (ACC)– Zintegrowane układy scalone korektora preemfazy zwiększają zasięg do 5 metrów
- Bardzo niskie opóźnienia– Znacząco niższy niż AOC, prawie dorównujący wydajności pasywnego przetwornika DAC
- Niskie zużycie energii– Tylko 1,5 W maksymalnie na koniec
- Długość 5 metrów– Przekrój drutu 26AWG, średnica kabla 8,9 mm
- Temperatura obudowy operacyjnej– 0°C do 70°C; przechowywanie -40°C do 85°C
- Kurtka LSZH (Low Smoke Zero Halogen).– Zgodny z RoHS, bezołowiowy i bezhalogenowy PCB
- Złącza OSFP z możliwością podłączenia podczas pracy– Użebrowanie w najwyższym standardzie; dostępne warianty z płaską górą i od płaskiej do żebrowanej
- Automatyczne wykrywanie protokołu– Obsługuje InfiniBand NDR i Ethernet 800GbE
- Interfejs zarządzania I²C zgodny z SFF-8636– EEPROM do identyfikacji i konfiguracji produktu
Dane techniczne
| Parametr | Specyfikacja (MCA4J80-N005) |
|---|---|
| Model produktu | MCA4J80-N005 |
| Typ kabla | Aktywny kabel miedziany (ACC) z układami scalonymi korektora |
| Szybkość transmisji danych | Łącznie 800 Gb/s (2x400 Gb/s) |
| Współczynnik kształtu | OSFP na OSFP (dwa porty na dwa porty) |
| Długość | 5 metrów (tolerancja ±50mm dla długości ≥2m) |
| Miernik drutu | 26AWG (2x8 par) |
| Średnica kabla | 8,9 ±0,03 mm |
| Modulacja | 8 linii 100G-PAM4 na port |
| Napięcie zasilania (Vcc) | 3,135 V – 3,465 V (typowo 3,3 V) |
| Zużycie energii | Maksymalnie 1,5 W na koniec |
| Temperatura obudowy operacyjnej | 0°C do 70°C |
| Temperatura przechowywania | -40°C do 85°C |
Przewodnik wyboru i informacje dotyczące zamawiania
| Numer części | Długość | Typ złącza | AWG | Opis |
|---|---|---|---|---|
| MCA4J80-N003 | 3 m | Płetwy do płetw | 30AWG | Aktywny kabel miedziany, 800Gb/s, dwuportowy OSFP |
| MCA4J80-N004 | 4m | Płetwy do płetw | 30AWG | Aktywny kabel miedziany, 800Gb/s, dwuportowy OSFP |
| MCA4J80-N005 | 5 m | Płetwy do płetw | 26AWG | Aktywny kabel miedziany, 800Gb/s, zwiększony zasięg |
| MCA4J80-N003-FLT | 3 m | Płasko za płasko | 30AWG | Do systemów DGX H100 Cedar |
| MCA4J80-N003-FTF | 3 m | Płaskie lub żebrowane | 30AWG | Przełącznik (żebrowany) na DGX H100 (płaski) |
Zgodność
| Platforma NVIDIA | Typ portu | Stan zgodności | Zalecany wariant |
|---|---|---|---|
| Quantum-2 QM9700 / QM9790 | Dwuportowy OSFP (żebrowany) | W pełni wykwalifikowany | Standardowy top z żebrami |
| Spectrum-4 SN5600 | OSFP 800G (żebrowany) | W pełni wykwalifikowany | Standardowy top z żebrami |
| Cedr DGX H100 | Klatka OSFP z płaską górą | Wykwalifikowany | Wariant -FLT lub -FTF |
| Adapter ConnectX-7 OSFP | OSFP | Kompatybilny do 400G na port | Standardowy top z żebrami |
Często zadawane pytania
P: Jaka jest różnica między ACC a pasywnym DAC?
Odp.: ACC dodaje na każdym końcu układy korektora o niskiej mocy, aby kompensować utratę sygnału, umożliwiając większy zasięg (5 m w porównaniu z 2 m w przypadku trybu pasywnego) przy jednoczesnym zachowaniu małych opóźnień i umiarkowanej mocy (1,5 W na koniec).
P: Czy MCA4J80-N005 jest kompatybilny z przełącznikami Ethernet?
Odp.: Tak, oprogramowanie sprzętowe ACC automatycznie wykrywa protokół InfiniBand lub Ethernet i odpowiednio konfiguruje. Współpracuje z przełącznikami Ethernet Spectrum-4.
P: Jaka jest maksymalna długość tej serii ACC?
Odp.: 5 metrów (MCA4J80-N005). W przypadku długości do 2 m użyj pasywnego przetwornika DAC (seria MCP4Y10) w celu uzyskania najniższej mocy. W przypadku długości powyżej 5 m należy rozważyć AOC lub transceivery optyczne.
Lista kontrolna kupującego
- ✓ Wymagana długość: 3 m, 4 m lub 5 m – ACC jest optymalny dla odległości powyżej 2 m do 5 m
- ✓ Typ złącza: żebrowane do standardowych przełączników chłodzonych powietrzem; płaskie lub płasko-żebrowane dla DGX H100
- ✓ Protokół: InfiniBand lub Ethernet – MCA4J80 wykrywa automatycznie, nie wymaga konfiguracji
- ✓ Budżet mocy: 1,5 W na koniec – upewnij się, że przełącznik może zapewnić wystarczającą moc na port
- ✓ Zarządzanie kablami: Sprawdź, czy przestrzeń montażowa (156 mm dla połączonych końców) pasuje do prześwitu drzwi szafy
- ✓ Środowisko: Sprawdź, czy zakres temperatur roboczych 0–70°C spełnia wymagania centrum danych
