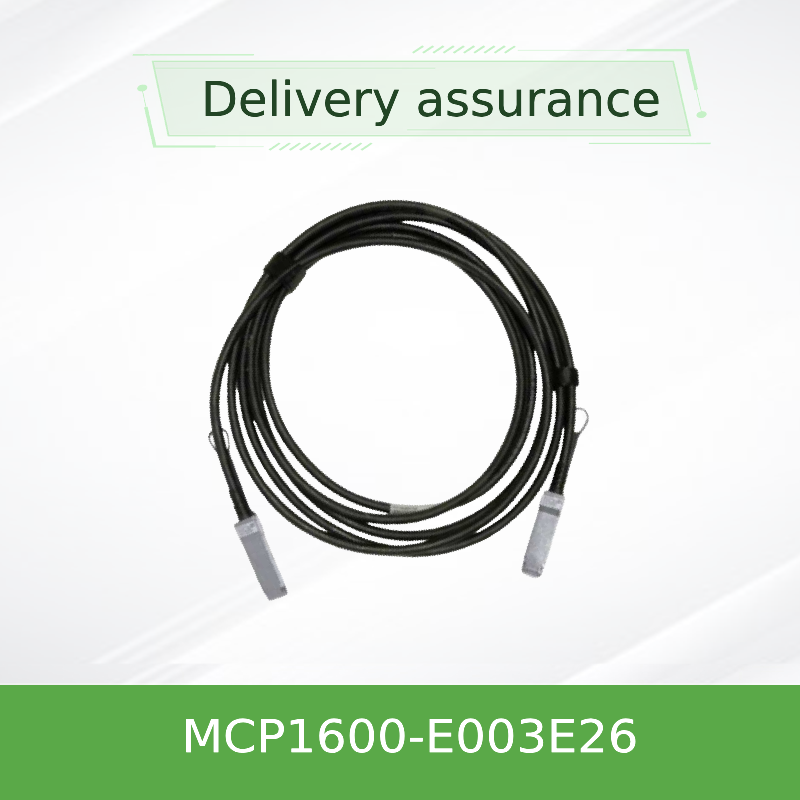

Pasywny kabel DAC Mellanox MCP1600-E003E26 100 Gb/s QSFP28 – 3 m, 26 AWG, kompatybilny z InfiniBand EDR i 100 GbE
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCP1600-E003E26 |
| Dokument: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Typ: | MELLANOX AOC KABEL | Długość kabla: | 3 metry |
| Nazwa: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Kabel sieciowy Inf | Słowo kluczowe: | Kabel DAC Mellanox |
| Podkreślić: | Kabel Mellanox QSFP28 DAC 3 m,kabel 100 Gb/s InfiniBand EDR,kabel DAC zgodny z Nvidia 100 GbE |
||
opis produktu
Pasywny kabel DAC Mellanox MCP1600-E003E26 100 Gb/s QSFP28 – 3 m, 26 AWG, kompatybilny z InfiniBand EDR i 100 GbE
KABEL MIEDZIANY 100 Gb/s QSFP28 DO BEZPOŚREDNIEGO MOCOWANIA
Pasywny kabel DAC do 100 Gb/s InfiniBand EDR i Ethernet • 3 metry • 26 AWG • Niska moc • Bardzo małe opóźnienia
Pasywny kabel DAC do 100 Gb/s InfiniBand EDR i Ethernet • 3 metry • 26 AWG • Niska moc • Bardzo małe opóźnienia
Szybkość transmisji danych
Do 100 Gb/s
Złącze
QSFP28 do QSFP28
Długość
3,0 m (9,8 stopy)
AWG
26
Typ
Pasywna miedź
Numer części
MCP1600-E003E26
Producent
NVIDIA® / Mellanox®
Protokół
InfiniBand EDR/100GbE
Moc
≤ 0,1 W (pasywne)
Zakres temperatur
0°C do 70°C
Zgodność
RoHS, SFF-8665, SFF-8636
Kurtka
LSZH (bezhalogenowy o niskiej emisji dymu)
Przegląd produktu
TheMellanox® MCP1600-E003E26to wydajny i ekonomiczny kabel miedziany (DAC) QSFP28 do bezpośredniego podłączania, przeznaczony do zastosowań InfiniBand EDR i Ethernet 100 Gb/s. Zapewnia niezawodną i energooszczędną alternatywę dla światłowodów dla połączeń o krótkim zasięgu w centrach danych i środowiskach obliczeń o wysokiej wydajności (HPC).
Ten pasywny zespół kabli miedzianych łączy w sobie cztery szybkie pary miedziane, każda pracująca z szybkością do 25 Gb/s, co zapewnia łączną szybkość transmisji danych 100 Gb/s. Brak aktywnych komponentów zapewnia najniższe możliwe opóźnienia i niemal zerowe zużycie energii, dzięki czemu idealnie nadaje się do połączeń na górze szafy (ToR) i na sąsiednich szafach.
Każde złącze QSFP28 zawiera pamięć EEPROM przechowującą dane identyfikacyjne i konfiguracyjne produktu, które system hosta może odczytać za pośrednictwem interfejsu zarządzania I²C zgodnego z SFF-8636. Kabel można podłączać podczas pracy, jest zgodny z dyrektywą RoHS i ma trwałą osłonę LSZH (Low Smoke Zero Halogen).
Kluczowe funkcje
- Łączna szybkość transmisji danych do 100 Gb/s
- Obudowa QSFP28 zgodna z SFF-8665
- Konstrukcja pasywna – brak aktywnych komponentów, zerowy pobór dodatkowej mocy
- Pojedyncze napięcie zasilania 3,3 V
- Temperatura obudowy roboczej: 0°C do 70°C
- Możliwość podłączenia podczas pracy dla łatwej instalacji i wymiany
- Zgodna z RoHS i kurtka LSZH zapewniająca bezpieczeństwo
- Interfejs zarządzania I²C zgodny z SFF-8636
Technologia i konstrukcja
MCP1600-E003E26 to pasywny dwuosiowy kabel miedziany. Przesyła bezpośrednio sygnały elektryczne pomiędzy portami QSFP28 bez konieczności kondycjonowania sygnału, zmiany taktowania lub wzmacniania. To pasywne podejście zapewnia kilka kluczowych korzyści:
- Bardzo niskie opóźnienia:Typowo poniżej 100 ns, krytyczne dla HPC i handlu finansowego.
- Znikomy pobór mocy:Zużywa mniej niż 0,1 W, co zmniejsza obciążenie termiczne centrum danych.
- Wysoka integralność sygnału:Impedancja różnicowa 100 Ω i zoptymalizowane ekranowanie minimalizują przesłuchy i straty wtrąceniowe.
W konstrukcji kabla zastosowano przewodniki miedziane 26 AWG z trwałą osłoną LSZH. Grubszy miernik 26 AWG obsługuje większe zasięgi przy jednoczesnym zachowaniu integralności sygnału. Każdy kabel jest rygorystycznie testowany podczas produkcji, aby zapewnić natychmiastową wydajność i długoterminową trwałość, przy współczynniku błędów bitowych (BER) lepszym niż 1E-15 w przypadku stosowania z systemami Mellanox.
Zgodność
MCP1600-E003E26 jest w pełni zgodny ze standardami branżowymi i współpracuje z szeroką gamą sprzętu sieciowego:
- Standardy:SFF-8665 (QSFP28), SFF-8636 (interfejs zarządzania), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
- Kompatybilny z:Przełączniki, adaptery i systemy NVIDIA® / Mellanox®; współpracuje także z innymi portami QSFP28 zgodnymi z MSA
- Pamięć EEPROM:Zaprogramowany z informacjami o produkcie zgodnie z SFF-8636; nazwa dostawcy: NVIDIA, OUI: 00-02-C9
Notatka:Aby uzyskać najlepszą wydajność i kompatybilność, przed złożeniem zamówienia zalecamy sprawdzenie zgodności z konkretnym modelem przełącznika lub serwera.
Dane techniczne
Absolutne maksymalne oceny
| Parametr | Min | Maks | Jednostki |
|---|---|---|---|
| Napięcie zasilania | -0,3 | 3.6 | V |
| Napięcie wejściowe danych | -0,3 | 3.6 | V |
| Sterowanie napięciem wejściowym | -0,3 | 3.6 | V |
Specyfikacje operacyjne
| Parametr | Min | Typ | Maks | Jednostki |
|---|---|---|---|---|
| Napięcie zasilania (Vcc) | 3.135 | 3.3 | 3,465 | V |
| Zużycie energii | -- | -- | 0,1 | W |
| Temperatura obudowy operacyjnej | 0 | -- | 70 | °C |
| Robocza wilgotność względna | 5 | -- | 85 | % |
Elektryczne i mechaniczne
| Parametr | Min | Typ | Maks | Jednostki |
|---|---|---|---|---|
| Impedancja charakterystyczna | 90 | 100 | 110 | Ω |
| Opóźnienie propagacji | -- | -- | 4,5 | ns/m |
* Opóźnienie propagacji ma charakter wyłącznie informacyjny.
Przewodnik wyboru
Seria MCP1600 oferuje różne długości i przekroje przewodów, aby dopasować się do różnych potrzeb wdrożeniowych:
| Numer części | Długość | AWG | Opis |
|---|---|---|---|
| MCP1600-E003E26 | 3,0 m | 26 | 3 m, czarny, 26 AWG |
| MCP1600-E00AE30 | 0,5 m | 30 | 0,5 m, czarny, 30AWG |
| MCP1600-E001E30 | 1,0 m | 30 | 1m, czarny, 30AWG |
| MCP1600-E01AE30 | 1,5 m | 30 | 1,5 m, czarny, 30AWG |
| MCP1600-E002E30 | 2,0 m | 30 | 2m, czarny, 30AWG |
| MCP1600-E02AE26 | 2,5 m | 26 | 2,5 m, czarny, 26AWG |
| MCP1600-E004E26 | 4,0 m | 26 | 4m, czarny, 26AWG |
| MCP1600-E005E26 | 5,0 m | 26 | 5 m, czarny, 26 AWG |
Uwaga: x = zasięg (metry), y = średnica drutu (AWG).
Dlaczego warto wybrać MCP1600-E003E26?
✓
Ekonomiczne
Niższy koszt w porównaniu z transceiverami optycznymi do łączy krótkiego zasięgu.
Niższy koszt w porównaniu z transceiverami optycznymi do łączy krótkiego zasięgu.
✓
Energooszczędny
Zużywa < 0,1 W, zmniejsza koszty zasilania i chłodzenia centrum danych.
Zużywa < 0,1 W, zmniejsza koszty zasilania i chłodzenia centrum danych.
✓
Bardzo niskie opóźnienia
Idealny dla środowisk HPC, AI i handlu finansowego.
Idealny dla środowisk HPC, AI i handlu finansowego.
✓
Niezawodny i trwały
Rygorystyczne testy i kurtka LSZH zapewniają długą żywotność.
Rygorystyczne testy i kurtka LSZH zapewniają długą żywotność.
✓
Podłącz i graj
Złącza QSFP28 typu hot-plug z pamięcią EEPROM dla łatwej integracji.
Złącza QSFP28 typu hot-plug z pamięcią EEPROM dla łatwej integracji.
✓
Oparte na standardach
SFF-8665, SFF-8636, zgodne z RoHS dla szerokiej interoperacyjności.
SFF-8665, SFF-8636, zgodne z RoHS dla szerokiej interoperacyjności.
Serwis i wsparcie
- Gwarancja:Roczna ograniczona gwarancja na sprzęt obejmująca naprawę lub wymianę części (zgodnie z oryginalną polityką producenta).
- Wsparcie techniczne:Nasz doświadczony zespół zapewnia pomoc techniczną przed sprzedażą i po sprzedaży, aby zapewnić płynne wdrożenie.
- Dostawa globalna:Wysyłka na cały świat z niezawodnymi partnerami logistycznymi.
- Personalizacja:W przypadku zamówień o dużej objętości dostępne są niestandardowe długości kabli i programowanie EEPROM (proszę pytać).
Często zadawane pytania
P: Jaka jest maksymalna odległość dla pasywnego kabla DAC?
Odp.: Pasywne przetworniki DAC są zazwyczaj zalecane dla odległości do 5 metrów. MCP1600-E003E26 ma 3 metry i zapewnia optymalną integralność sygnału w tym zakresie.
P: Czy ten kabel jest kompatybilny z przełącznikami 100GbE innych dostawców?
Odp.: Tak, jest zgodny z MSA i współpracuje z większością standardowych portów QSFP28. Zalecamy jednak sprawdzenie zgodności z konkretnym modelem przełącznika.
P: Co oznacza „pasywny” w przypadku tego kabla?
Odp.: Pasywny oznacza, że kabel nie zawiera aktywnych elementów elektronicznych (wzmacniacze, retimery). Do przesyłania sygnałów wykorzystuje wyłącznie przewody miedziane, oferując najniższe możliwe opóźnienia i zużycie energii.
P: Jaka jest różnica pomiędzy wersjami 30 AWG i 26 AWG?
Odp.: Niższe liczby AWG oznaczają grubsze przewodniki, co pozwala na stosowanie dłuższych kabli. Wersja 30 AWG przeznaczona jest do krótszych kabli (do 2 m), natomiast wersja 26 AWG obsługuje dłuższe kable (do 5 m). MCP1600-E003E26 wykorzystuje 26 AWG, aby zapewnić niezawodne działanie w odległości 3 metrów.
Środki ostrożności
- Promień gięcia:Minimalny promień pojedynczego zgięcia wynosi 5× średnica zewnętrzna kabla (około 47 mm dla 26 AWG); powtarzalny promień gięcia wynosi 10× średnica zewnętrzna (ok. 94 mm).
- Obsługa złącza:Unikaj ciągnięcia obudowy złącza; użyj uchwytu, aby odłączyć.
- Temperatura pracy:Nie używać obudowy poza zakresem temperatur od 0°C do 70°C.
- Środki ostrożności ESD:Postępuj zgodnie ze standardowymi procedurami obsługi ESD, aby zapobiec uszkodzeniu wrażliwych komponentów.
Wprowadzenie firmy
Hongkong Starsurge Group Co., Limitedjest opartym na technologii dostawcą sprzętu sieciowego, usług IT i rozwiązań w zakresie integracji systemów. Założona w 2008 roku firma obsługuje klientów na całym świecie, oferując produkty, w tym przełączniki sieciowe, karty sieciowe, bezprzewodowe punkty dostępowe, kontrolery, kable i powiązany sprzęt sieciowy.
Wspierany przez doświadczony zespół sprzedaży i techniczny, Starsurge wspiera takie branże, jak rząd, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Firma oferuje również rozwiązania IoT, systemy zarządzania siecią, tworzenie oprogramowania na zamówienie, wsparcie wielojęzyczne i globalną dostawę.
Koncentrując się na kliencie, Starsurge koncentruje się na niezawodnej jakości, responsywnej obsłudze i dostosowanych do indywidualnych potrzeb rozwiązaniach, które pomagają klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.
Lista kontrolna kupującego
✅
Potwierdź wymaganą długość kabla (3 m dla tego modelu).
✅
Sprawdź, czy przełącznik/serwer obsługuje interfejsy QSFP28.
✅
Sprawdź, czy pasywny DAC jest odpowiedni dla Twojej odległości (zalecane ≤5 m).
✅
Upewnij się, że zakres temperatur pracy odpowiada Twojemu środowisku.
✅
Potwierdź zgodność dostawcy (zalecane NVIDIA/Mellanox).
✅
Weź pod uwagę przyszłą skalowalność i gęstość portów.
