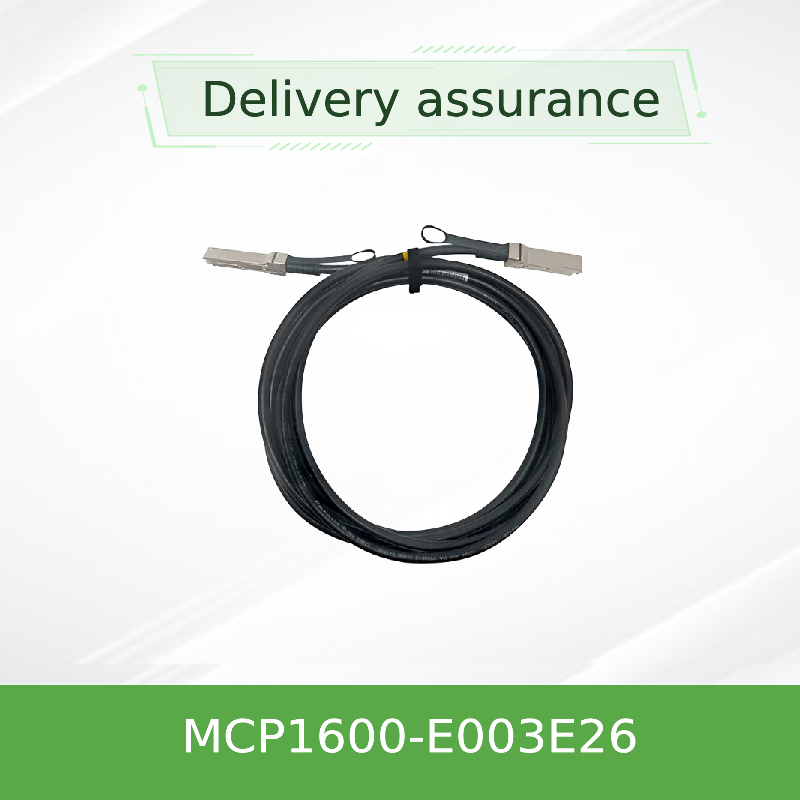

Kabel Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passive DAC – 3m, 26AWG, EDR InfiniBand
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCP1600-E003E26 |
| Dokument: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Typ: | MELLANOX AOC KABEL | Długość kabla: | 3 metry |
| Nazwa: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Kabel sieciowy Inf | Słowo kluczowe: | Kabel DAC Mellanox |
| Podkreślić: | Kabel Mellanox QSFP28 DAC 3m,Pasywny kabel InfiniBand 100Gb/s,Sieciowy kabel EDR 26AWG |
||
opis produktu
Kabel Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passive DAC
3m Pasywny kabel miedziany • 26 AWG • EDR InfiniBand • 100Gbps
Niezawodne, opłacalne połączenie krótkiego zasięgu dla aplikacji EDR InfiniBand i Ethernet 100Gb/s. Hot-pluggable w formacie QSFP28, niskie zużycie energii (<0,1W) i solidna integralność sygnału dla centrów danych i środowisk obliczeniowych o wysokiej wydajności.
Przegląd produktu
Mellanox MCP1600-E003E26 to pasywny kabel miedziany typu direct attach (DAC) QSFP28 100Gb/s, zaprojektowany do połączeń o dużej gęstości i niskim opóźnieniu. Posiada cztery szybkie pary miedziane pracujące z prędkością 25Gb/s na linię, zapewniając łączną przepustowość 100Gb/s. Ten 3-metrowy kabel wykorzystuje przewód o grubości 26 AWG i jest zakończony standardowymi złączami QSFP28. Jest w pełni zgodny ze standardami SFF-8665 i SFF-8636, co zapewnia bezproblemową współpracę z przełącznikami, adapterami Mellanox i innymi systemami obsługującymi QSFP28. Płaszcz LSZH (Low Smoke Zero Halogen) i zgodność z RoHS sprawiają, że nadaje się do wdrożeń w centrach danych klasy enterprise i ekologicznych.
Kluczowe cechy
- Łączna przepustowość 100Gb/s (4 × 25Gb/s)
- Format QSFP28, zgodny z SFF-8665
- Pasywna miedź - zerowe zużycie energii do kondycjonowania sygnału
- Pojedyncze napięcie zasilania 3,3V (Vcc 3,135-3,465V)
- Temperatura pracy obudowy od 0°C do 70°C
- Współczynnik błędów bitowych (BER) < 1E-15 z systemami Mellanox
- Hot-pluggable, zarządzanie I²C przez SFF-8636
- Płaszcz LSZH, zgodny z RoHS, płytka drukowana bez ołowiu i halogenów
- Rygorystyczne testy produkcyjne zapewniające niezawodność "po wyjęciu z pudełka"
- 1-letnia ograniczona gwarancja sprzętowa
Technologia i integralność sygnału
Pasywne kable miedziane Mellanox wykorzystują precyzyjną konstrukcję miedzianą typu twin-ax z kontrolowaną impedancją (nominalnie 100Ω), aby zminimalizować odbicia sygnału i przesłuchy. Każda linia jest niezależnie ekranowana, a cały kabel jest pokryty materiałem LSZH, aby zmniejszyć emisję dymu i toksycznych substancji w przypadku pożaru. Seria MCP1600 jest scharakteryzowana pod kątem opóźnienia propagacji (typ. 4,5 ns/m) i utrzymuje doskonałe parametry strat powrotnych i wtrąceniowych w zakresie temperatur pracy od 0 do 70°C. Zintegrowana pamięć EEPROM przechowuje atrybuty kabla i informacje o produkcie, umożliwiając systemom hosta automatyczne konfigurowanie parametrów w celu optymalnej wydajności połączenia.
Typowe wdrożenia
- Obliczenia o wysokiej wydajności (HPC): Połącz przełączniki InfiniBand EDR z węzłami obliczeniowymi, systemami pamięci masowej i klastrami GPU.
- Centrum danych Leaf-Spine: Połączenia krótkiego zasięgu od przełączników Top-of-Rack (ToR) do przełączników szkieletowych w sieciach Ethernet 100G.
- Sieci szkieletowe klasy Enterprise: Niezawodne połączenia szkieletowe w obrębie lub między sąsiednimi szafami w centrach danych klasy enterprise.
- Laboratoria testowe i rozwojowe: Opłacalne, energooszczędne połączenia do prototypowania i walidacji wydajności.
Kompatybilność
MCP1600-E003E26 jest kompatybilny z każdym portem QSFP28/100G zgodnym ze standardami SFF-8665 i SFF-8636. Został przetestowany z przełącznikami Mellanox Spectrum™ i Quantum™, adapterami ConnectX® oraz DPU BlueField®. Działa również z przełącznikami i serwerami firm trzecich wyposażonymi w gniazda QSFP28, pod warunkiem, że host obsługuje pasywne kable miedziane DAC. Aby uzyskać optymalną wydajność BER, Mellanox zaleca stosowanie tego kabla w systemach Mellanox "end-to-end".
Specyfikacje
| Parametr | Min | Typowy | Maks. | Jednostka |
|---|---|---|---|---|
| Napięcie zasilania (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Napięcie wejściowe danych | -0.3 | -- | 3.6 | V |
| Napięcie wejściowe sterowania | -0.3 | -- | 3.6 | V |
| Pobór mocy | -- | -- | 0.1 | W |
| Temperatura pracy obudowy | 0 | -- | 70 | °C |
| Temperatura przechowywania | -40 | -- | 85 | °C |
| Wilgotność względna pracy | 5 | -- | 85 | % |
| Impedancja charakterystyczna | 90 | 100 | 110 | Ω |
| Opóźnienie propagacji (informacyjne) | -- | 4.5 | -- | ns/m |
Grubość przewodu: 26 AWG
Długość kabla: 3 m (±50 mm)
Średnica zewnętrzna: 9.4 ± 0.4 mm
Minimalny promień zgięcia (pojedynczy): 47 mm
Minimalny promień zgięcia (powtarzalny/montażowy): 94 mm
Uwaga: Wszystkie specyfikacje opierają się na karcie katalogowej Mellanox MCP1600-E00xxEyy. Proszę potwierdzić przed złożeniem zamówienia.
Przewodnik wyboru (Seria MCP1600)
| Numer części | Długość | AWG | Płaszcz | Opis |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Czarny, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Czarny, EDR, 100Gb/s QSFP28 |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Czarny, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Czarny, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Czarny, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Czarny, EDR, 100Gb/s QSFP28 (ten model) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Czarny, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Czarny, EDR, 100Gb/s QSFP28 |
* Wszystkie kable są zgodne z RoHS, posiadają płytkę drukowaną LF/HF i płaszcz LSZH.
Zalety
- Opłacalne: Konstrukcja pasywna eliminuje transceivery optyczne, obniżając całkowity koszt połączenia.
- Bardzo niskie zużycie energii: < 0,1W na połączenie, idealne dla centrów danych wrażliwych na zużycie energii.
- Brak kary za opóźnienie: Bezpośrednia ścieżka miedziana eliminuje opóźnienia związane z retimingiem lub konwersją sygnału.
- Niezawodna integralność sygnału: Ekranowane pary i precyzyjna kontrola impedancji zapewniają BER < 1E-15.
- Łatwe wdrożenie: Hot-pluggable, przetestowane i automatycznie rozpoznawane przez systemy hosta.
- Odpowiedzialność za środowisko: Materiały LSZH, RoHS i bezhalogenowe wspierają inicjatywy zielonej IT.
Serwis i wsparcie
Hong Kong Starsurge Group zapewnia kompleksowe wsparcie przedsprzedażowe i posprzedażowe dla kabli Mellanox DAC. Usługi obejmują:
- Konsultacje techniczne: Weryfikacja kompatybilności, dobór długości/średnicy kabla i porady dotyczące wdrożenia.
- Globalna logistyka: Szybka, śledzona dostawa do ponad 60 krajów z bezpiecznym opakowaniem.
- Gwarancja: 1-letnia ograniczona gwarancja sprzętowa obejmująca naprawę lub wymianę części.
- Wsparcie RMA: Usprawniony proces zwrotu wadliwych jednostek.
Najczęściej zadawane pytania (FAQ)
P: Jaka jest maksymalna szybkość transmisji danych MCP1600-E003E26?
O: 100Gb/s (4 linie × 25Gb/s) - odpowiedni dla EDR InfiniBand i Ethernet 100G.
P: Czy ten kabel jest kompatybilny z przełącznikami innymi niż Mellanox?
O: Tak, każdy port QSFP28 zgodny ze standardami SFF-8665 i SFF-8636 może używać tego pasywnego DAC. Jednakże, w celu zagwarantowania wydajności BER, Mellanox zaleca systemy Mellanox "end-to-end".
P: Jaki jest zakres temperatur pracy?
O: Temperatura obudowy od 0°C do 70°C; przechowywanie od -40°C do 85°C.
P: Czy ten kabel wymaga zewnętrznego zasilania?
O: Nie, jest pasywny i pobiera tylko Vcc dla EEPROM (< 0,1W).
P: Jaki jest minimalny promień zgięcia?
O: Pojedyncze zgięcie: 47mm; powtarzalne/montażowe zgięcie: 94mm (10× średnicy zewnętrznej).
Środki ostrożności
- Nie zginać kabla poza określonym minimalnym promieniem zgięcia, zwłaszcza w pobliżu złącza (zgięcie montażowe).
- Unikać ciągnięcia lub naprężania kabla podczas instalacji; stosować odpowiednie zarządzanie kablami.
- Upewnić się, że port hosta jest kompatybilny z QSFP28 i obsługuje pasywne kable miedziane DAC.
- Przechowywać w suchym, kontrolowanym temperaturowo środowisku w zakresie od -40°C do 85°C.
- Przed włożeniem sprawdzić złącza pod kątem brudu lub uszkodzeń; w razie potrzeby użyć zatwierdzonych narzędzi do czyszczenia.
O firmie Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów opartym na technologii. Założona w 2008 roku firma obsługuje klientów na całym świecie, oferując produkty takie jak przełączniki sieciowe, karty sieciowe, punkty dostępu bezprzewodowego, kontrolery, kable i powiązany sprzęt sieciowy. Wspierana przez doświadczony zespół sprzedaży i techniczny, Starsurge obsługuje branże takie jak rządowa, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Firma oferuje również rozwiązania IoT, systemy zarządzania siecią, niestandardowe tworzenie oprogramowania, wsparcie wielojęzyczne i globalną dostawę. Dzięki podejściu "klient na pierwszym miejscu", Starsurge koncentruje się na niezawodnej jakości, responsywnym serwisie i dopasowanych rozwiązaniach, które pomagają klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.
Kluczowe fakty
- Produkt: Mellanox MCP1600-E003E26
- Typ: Pasywny DAC, QSFP28
- Szybkość transmisji danych: 100 Gb/s (4×25G)
- Długość: 3 m (26 AWG)
- Zgodność: SFF-8665, SFF-8636
- Płaszcz: LSZH, RoHS
- Gwarancja: 1-letnia ograniczona
Macierz kompatybilności
- Przełączniki Mellanox Quantum™ / Spectrum™
- Adaptery Mellanox ConnectX®-5 / -6
- Platformy DPU BlueField®
- Porty QSFP28 firm trzecich (SFF-8665)
- InfiniBand EDR / Ethernet 100G
Lista kontrolna kupującego
- ✓ Potwierdź wymaganą długość (3m, 26AWG)
- ✓ Sprawdź, czy port hosta obsługuje pasywny kabel miedziany DAC
- ✓ Sprawdź zakres temperatur pracy (0-70°C)
- ✓ Upewnij się, że płaszcz LSZH jest odpowiedni dla Twojego środowiska
- ✓ Poproś o politykę RMA i dostępność magazynową
