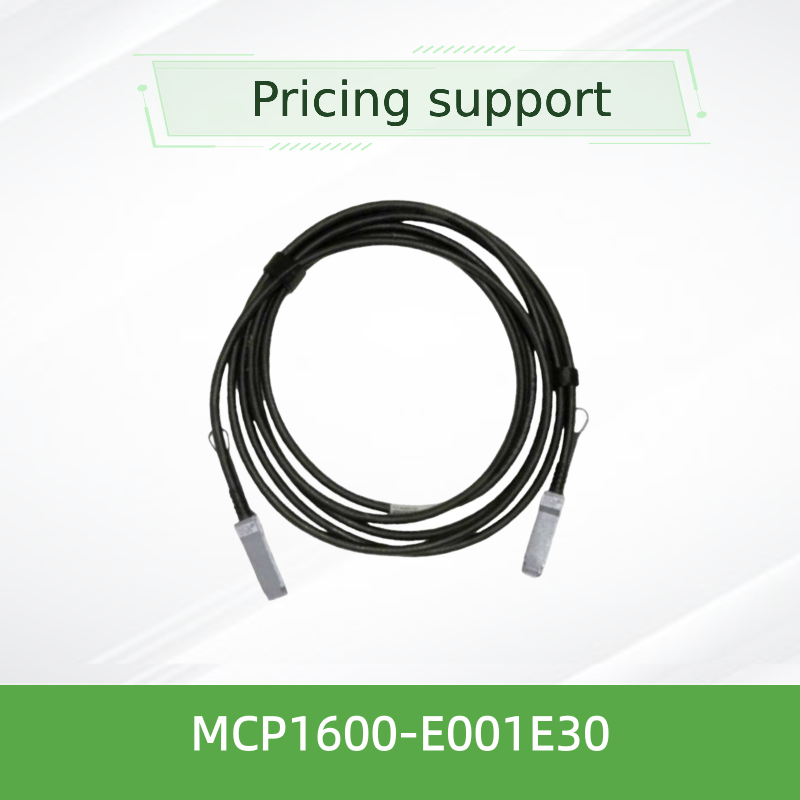

Kabel Mellanox MCP1600-E001E30 100Gb/s QSFP28 Passive DAC – 1m, 30AWG, EDR InfiniBand
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCP1600-E001E30 |
| Dokument: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Typ: | MELLANOX AOC KABEL | Długość kabla: | 3 metry |
| Nazwa: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Kabel sieciowy Inf | Słowo kluczowe: | Kabel DAC Mellanox |
| Podkreślić: | Kabel Mellanox QSFP28 DAC 100Gb/s,Pasywny kabel DAC 1m EDR InfiniBand,Kabel Nvidia 30AWG z gwarancją |
||
opis produktu
Przegląd produktu
Mellanox MCP1600-E001E30 to pasywny kabel miedziany typu direct attach (DAC) QSFP28 o przepustowości 100 Gb/s, przeznaczony do połączeń o dużej gęstości i niskim opóźnieniu. Posiada cztery pary miedziane o dużej prędkości, pracujące z prędkością 25 Gb/s na linię, zapewniając łączną przepustowość 100 Gb/s. Ten 1-metrowy kabel ma grubość 30 AWG i jest zakończony standardowymi złączami QSFP28.
W pełni zgodny ze standardami SFF-8665 i SFF-8636, zapewniając bezproblemową współpracę z przełącznikami, adapterami Mellanox i innymi systemami obsługującymi QSFP28. Płaszcz LSZH (Low Smoke Zero Halogen) i zgodność z RoHS sprawiają, że nadaje się do wdrożeń w centrach danych klasy enterprise i zielonych centrach danych.
Kluczowe cechy
- Łączna przepustowość 100 Gb/s (4 × 25 Gb/s)
- Format QSFP28, zgodny z SFF-8665
- Pasywna miedź – zerowe zużycie energii do kondycjonowania sygnału
- Pojedyncze napięcie zasilania 3,3 V (Vcc 3,135–3,465 V)
- Temperatura obudowy roboczej od 0°C do 70°C
- Współczynnik błędów bitowych (BER)< 1E-15 z systemami Mellanox
- Możliwość wymiany podczas pracy, zarządzanie I²C przez SFF-8636
- Płaszcz LSZH, zgodność z RoHS, płytka drukowana bez ołowiu i halogenów
- Rygorystyczne testy produkcyjne zapewniające niezawodność od razu po wyjęciu z pudełka
- 1-letnia ograniczona gwarancja sprzętowa
Technologia i integralność sygnału
Pasywne kable miedziane Mellanox wykorzystują precyzyjną konstrukcję miedzianą typu twin-ax z optymalną kontrolą impedancji (nominalnie 100 Ω) w celu zminimalizowania odbicia sygnału i przesłuchów. Każda linia jest niezależnie ekranowana, a cały kabel jest pokryty płaszczem z materiału LSZH w celu zmniejszenia emisji dymu i toksycznych substancji w przypadku pożaru.
Seria MCP1600 charakteryzuje się opóźnieniem propagacji (typ. 4,5 ns/m) i utrzymuje doskonałe parametry strat powrotnych i wtrąceniowych w zakresie temperatur roboczych 0–70°C. Zintegrowana pamięć EEPROM przechowuje atrybuty kabla i informacje o produkcie, umożliwiając systemom hosta automatyczne konfigurowanie parametrów w celu uzyskania optymalnej wydajności połączenia.
Typowe wdrożenia
- Obliczenia o wysokiej wydajności (HPC): Połączenie przełączników InfiniBand EDR z węzłami obliczeniowymi, systemami pamięci masowej i klastrami GPU
- Centrum danych Leaf-Spine: Krótkodystansowe połączenia top-of-rack (ToR) z przełącznikami szkieletowymi w sieciach Ethernet 100G
- Sieci szkieletowe klasy Enterprise: Niezawodne połączenia szkieletowe w obrębie lub między sąsiednimi szafami w centrach danych klasy enterprise
- Laboratoria testowe i rozwojowe: Opłacalne, energooszczędne połączenia do prototypowania i walidacji wydajności
Kompatybilność
MCP1600-E001E30 jest kompatybilny z każdym portem QSFP28/100G zgodnym ze standardami SFF-8665 i SFF-8636. Został przetestowany z przełącznikami Mellanox Spectrum™ i Quantum™, adapterami ConnectX® oraz platformami DPU BlueField®. Działa również z przełącznikami i serwerami firm trzecich wyposażonymi w gniazda QSFP28, pod warunkiem, że host obsługuje pasywne kable miedziane DAC.
Specyfikacje
| Parametr | Min | Typowy | Maks. | Jednostka |
|---|---|---|---|---|
| Napięcie zasilania (Vcc) | 3,135 | 3,3 | 3,465 | V |
| Napięcie wejściowe danych | -0,3 | — | 3,6 | V |
| Napięcie wejściowe sterowania | -0,3 | — | 3,6 | V |
| Pobór mocy | — | — | 0,1 | W |
| Temperatura obudowy roboczej | 0 | — | 70 | °C |
| Temperatura przechowywania | -40 | — | 85 | °C |
| Wilgotność względna podczas pracy | 5 | — | 85 | % |
| Impedancja charakterystyczna | 90 | 100 | 110 | Ω |
| Opóźnienie propagacji (informacyjne) | — | 4,5 | — | ns/m |
Grubość kabla: 30 AWG
Długość kabla: 1 m (±25 mm)
Średnica zewnętrzna: 7,1 ± 0,35 mm
Minimalny promień gięcia (pojedynczy): 35,5 mm
Minimalny promień gięcia (powtarzalny/montażowy): 71 mm
Długość kabla: 1 m (±25 mm)
Średnica zewnętrzna: 7,1 ± 0,35 mm
Minimalny promień gięcia (pojedynczy): 35,5 mm
Minimalny promień gięcia (powtarzalny/montażowy): 71 mm
Uwaga: Wszystkie specyfikacje opierają się na karcie katalogowej Mellanox MCP1600-E00xEyy. Proszę potwierdzić przed złożeniem zamówienia.
Przewodnik wyboru (seria MCP1600)
| Numer części | Długość | AWG | Płaszcz | Opis |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0,5 m | 30 | LSZH | Czarny, EDR, 100 Gb/s QSFP28 |
| MCP1600-E001E30 | 1,0 m | 30 | LSZH | Czarny, EDR, 100 Gb/s QSFP28 (ten model) |
| MCP1600-E01AE30 | 1,5 m | 30 | LSZH | Czarny, EDR, 100 Gb/s QSFP28 |
| MCP1600-E002E30 | 2,0 m | 30 | LSZH | Czarny, EDR, 100 Gb/s QSFP28 |
| MCP1600-E02AE26 | 2,5 m | 26 | LSZH | Czarny, EDR, 100 Gb/s QSFP28 |
| MCP1600-E003E26 | 3,0 m | 26 | LSZH | Czarny, EDR, 100 Gb/s QSFP28 |
| MCP1600-E004E26 | 4,0 m | 26 | LSZH | Czarny, EDR, 100 Gb/s QSFP28 |
| MCP1600-E005E26 | 5,0 m | 26 | LSZH | Czarny, EDR, 100 Gb/s QSFP28 |
* Wszystkie kable są zgodne z RoHS, posiadają płytkę drukowaną LF/HF i płaszcz LSZH.
Zalety
- Opłacalność: Pasywna konstrukcja eliminuje transceivery optyczne, zmniejszając całkowity koszt połączenia
- Bardzo niskie zużycie energii: < 0,1 W na połączenie, idealne dla centrów danych wrażliwych na zużycie energii
- Zerowe opóźnienie: Bezpośrednia ścieżka miedziana eliminuje opóźnienia związane z retimingiem lub konwersją sygnału
- Niezawodna integralność sygnału: Ekranowane pary i precyzyjna kontrola impedancji zapewniają BER< 1E-15
- Łatwe wdrażanie: Możliwość wymiany podczas pracy, wstępnie przetestowane i automatycznie rozpoznawane przez systemy hosta
- Odpowiedzialność za środowisko: Materiały LSZH, RoHS i bezhalogenowe wspierają inicjatywy zielonej IT
Najczęściej zadawane pytania (FAQ)
P: Jaka jest maksymalna szybkość transmisji danych MCP1600-E001E30?
O: 100 Gb/s (4 linie × 25 Gb/s) – odpowiednie dla InfiniBand EDR i Ethernet 100G.
P: Czy ten kabel jest kompatybilny z przełącznikami innymi niż Mellanox?
O: Tak, każdy port QSFP28 zgodny ze standardami SFF-8665 i SFF-8636 może używać tego pasywnego DAC. Jednakże, w celu zagwarantowania wydajności BER, Mellanox zaleca systemy Mellanox od końca do końca.
P: Jaki jest zakres temperatur roboczych?
O: Temperatura obudowy od 0°C do 70°C; przechowywanie od -40°C do 85°C.
P: Czy ten kabel wymaga zewnętrznego zasilania?
O: Nie, jest pasywny i pobiera tylko Vcc dla EEPROM (< 0,1 W).
P: Jaki jest minimalny promień gięcia?
O: Pojedyncze gięcie: 35,5 mm; powtarzalne/montażowe gięcie: 71 mm (10 × średnica zewnętrzna).
Środki ostrożności
- Nie zginać kabla poza określonym minimalnym promieniem gięcia, zwłaszcza w pobliżu złącza (gięcie montażowe)
- Unikać ciągnięcia lub naprężania kabla podczas instalacji; stosować odpowiednie zarządzanie kablami
- Upewnić się, że port hosta jest kompatybilny z QSFP28 i obsługuje pasywne kable miedziane DAC
- Przechowywać w suchym, kontrolowanym temperaturowo środowisku w zakresie od -40°C do 85°C
- Przed włożeniem sprawdzić złącza pod kątem brudu lub uszkodzeń; w razie potrzeby użyć zatwierdzonych narzędzi do czyszczenia
O firmie Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited to technologiczny dostawca sprzętu sieciowego, usług IT i rozwiązań integracji systemów. Założona w 2008 roku firma obsługuje klientów na całym świecie, oferując produkty takie jak przełączniki sieciowe, karty sieciowe, punkty dostępu bezprzewodowego, kontrolery, kable i powiązany sprzęt sieciowy.
Wspierana przez doświadczony zespół sprzedaży i techniczny, Starsurge obsługuje branże takie jak rząd, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Firma oferuje również rozwiązania IoT, systemy zarządzania siecią, niestandardowe tworzenie oprogramowania, wielojęzyczne wsparcie i globalną dostawę.
Kluczowe fakty
Produkt: Mellanox MCP1600-E001E30
Typ: Pasywny DAC, QSFP28
Szybkość transmisji danych: 100 Gb/s (4 × 25 G)
Długość: 1 m (30 AWG)
Zgodność: SFF-8665, SFF-8636
Płaszcz: LSZH, RoHS
Gwarancja: 1-letnia ograniczona
Typ: Pasywny DAC, QSFP28
Szybkość transmisji danych: 100 Gb/s (4 × 25 G)
Długość: 1 m (30 AWG)
Zgodność: SFF-8665, SFF-8636
Płaszcz: LSZH, RoHS
Gwarancja: 1-letnia ograniczona
Macierz kompatybilności
- Przełączniki Mellanox Quantum™ / Spectrum™
- Adaptery Mellanox ConnectX®-5 / -6
- Platformy DPU BlueField®
- Porty QSFP28 firm trzecich (SFF-8665)
- InfiniBand EDR / Ethernet 100G
Lista kontrolna kupującego
- ✓ Potwierdź wymaganą długość (1 m, 30 AWG)
- ✓ Sprawdź, czy port hosta obsługuje pasywne kable miedziane DAC
- ✓ Sprawdź zakres temperatur roboczych (0–70°C)
- ✓ Upewnij się, że płaszcz LSZH nadaje się do Twojego środowiska
- ✓ Poproś o politykę RMA i dostępność magazynową
