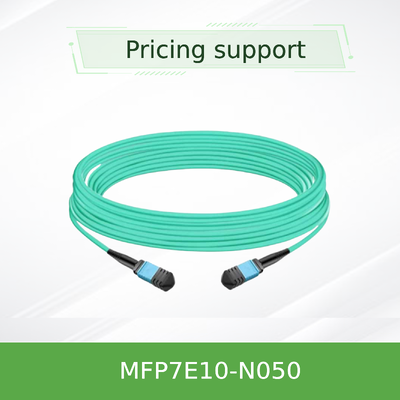

NVIDIA MFP7E10-N050 50m MPO-12/APC Multimode Fiber Cable dla 400G/800G InfiniBand & Ethernet
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E10-N050 (980-9I57Y-00N050) |
| Dokument: | MFP7E10-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Model: | MFP7E10-N050 | Długość: | 50 m |
|---|---|---|---|
| Typ włókna: | Wielomodowy OM4 | Złącza: | MPO-12/APC (kobieta) |
| Utrata wtrąceniowa: | ≤ 0,37 dB | Strata zwrotu: | ≥ 35 dB |
| Podkreślić: | Kabel światłowodowy NVIDIA 50m MPO-12,Kabel światłowodowy multimodowy do InfiniBand,Kabel światłowodowy 400G Ethernet |
||
opis produktu
NVIDIA MFP7E10-N050 50m MPO-12/APC Multimode Fiber Cable
Wysokiej wydajności 8-włóknowy pasywny kabel optyczny z topologią crossover typu B zaprojektowany do 400GbE/NDR InfiniBand i Ethernet, obsługujący dwustronne nadajniki OSFP i QSFP112.
Główne specyfikacje
Długość:50 m (MFP7E10-N050)
Rodzaj włókna:Multimodowe OM4 (długość > 30 m)
Złącze:MPO-12/APC samica, 8 aktywnych włókien
Topologia:Pojazd typu B
Żakietka:Aqua LSZH / OFNR
Max Reach:50 m (z 4 łącznikami w połączeniu)
Protokoły:InfiniBand, Ethernet, NVLink
Przegląd produktu
Seria NVIDIA MFP7E10-Nxxx to pasywny zespół kabli światłowodowych multimodowych z łącznikami MPO-12/APC.łącze fizyczne o niskiej stratze między dwustronnymi nadajnikami OSFP 800G, jednoportów OSFP 400G i QSFP112 400G.
Dzięki poliwaniu pod kątem 8 stopni interfejs APC minimalizuje odbicia z tyłu (trasa zwrotu ≥35 dB), aby zachować integralność sygnału w szybkich połączeniach PAM4.Kabel jest w pełni zgodny z normami Telcordia GR-1435 i IEC 61754-7, jest produkowany pod ścisłą kontrolą jakości w celu zapewnienia niezawodności włączenia.
Kluczowe cechy
8 Włókna aktywne
4 pasy w każdym kierunku dla transmisji 400G/800G
Złącza MPO-12/APC
Polerowanie pod kątem eliminuje szkodliwe odbicia z tyłu
Przędówki krzyżowe typu B
Mapy pin 1 do pin 12 umożliwiają bezpośrednie podłączenie nadajnika do nadajnika
Elastyczna kurtka LSZH
Niski poziom dymu, zero halogenów, kolor wodny, średnica 3,0 ± 0,2 mm
Maksymalny zasięg 50 m
Z dwoma płytkami patch i czterema połączeniami złączającymi
Wsparcie wieloprotokołowe
InfiniBand, Ethernet i NVLink do wdrożenia w przyszłości
Technologia i projektowanie
MFP7E10-N050 wykorzystuje światło OM4 multimodowe o długości 50/125 μm zoptymalizowane dla długości >30 m. Złącze MPO posiada otwory wyrównania, które łączą się z szpilkami wyrównania nadajnika do precyzyjnego sprzężenia optycznego.
8-stopniowa twarz końcowa APC zmniejsza odblaskowość,natomiast krzyżownica (typ B) zapewnia, że nadający laser na pasie 1 z jednego końca jest wyrównany z odbiornikiem na pasie 12 z drugiego końca - eliminując potrzebę oddzielnego adaptera biegunowego.
Kabel jest zakończony z łącznikami o niskiej stratzie (IL ≤0,35 + 0,0004 × L dB) i jest w 100% przetestowany w fabryce pod kątem strat wstawienniczych, strat zwrotnych i ciągłości światła.
Typowe rozmieszczenia
- Przełącznik do przełącznika:Połączenie przełączników OSFP z dwoma portami w topologiach kręgosłupa w szeregu wierszy
- Przełącznik do adaptera:Łączenie przełączników OSFP z DPU ConnectX-7 lub BlueField-3 z nadajnikami QSFP112/OSFP
- Serwer do przełącznika:Połączenie 400G/800G o wysokiej gęstości na środku rzędu
- Inter-rack centrum danych:Połączenia krótkiego zasięgu między sąsiadującymi stojakami lub w obrębie rzędu
Zgodność
Odbiorniki:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protokoły:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Rodzaj złącza:MPO-12/APC (kobieta) - Niezgodna z MPO-12/UPC
Porty:Dwu-port OSFP, jedno-port OSFP, QSFP112
Specyfikacje techniczne
| Parametry | Wartość / zakres | Uwaga: |
|---|---|---|
| Numer produktu | MFP7E10-N050 | 50 m długości |
| Liczba włókien | 8 (aktywny) | 4 nieaktywni jako członkowie zespołu |
| Rodzaj włókna | Multimodowy OM4 | 50/125 μm |
| Rodzaj złącza | MPO-12/APC (kobieta) | IEC 61754-7 |
| Strata wstawienia (IL) | ≤ 0,35 + 0,0004 × L dB | L = długość w metrach |
| Strata zwrotu (RL) | ≥ 35 dB | Polish APC |
| Średnica kabla | 30,0 ± 0,2 mm | Okrągły, elastyczny |
| Minimalny promień zakrętu | 30 mm | Gdziekolwiek na kablu. |
| Materiał do kurtki | Aqua LSZH / OFNR | Niski poziom dymu, zero halogenów |
| Temperatura pracy | 0 °C do 70 °C | Przechowywanie: od -40 do 85 °C |
| Topologia | Typ B (crossover) | Pin 1 12 mapowanie |
Przewodnik do wyboru
| Numer części zamówionej | Długość | Opis |
|---|---|---|
| MFP7E10-N003 | 3 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
| MFP7E10-N005 | 5 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
| MFP7E10-N007 | 7 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
| MFP7E10-N010 | 10 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
| MFP7E10-N015 | 15 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
| MFP7E10-N020 | 20 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
| MFP7E10-N025 | 25 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
| MFP7E10-N030 | 30 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
| MFP7E10-N035 | 35 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
| MFP7E10-N040 | 40 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
| MFP7E10-N050 | 50 m | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC |
Zalety produktu
- Integralność sygnału:Polerowanie APC i krzyżownica typu B zmniejszają problemy z odbiciami i polaryzacją
- Wydajność kosztowa:Pasywna konstrukcja bez miedzi bez aktywnej elektroniki, zmniejszająca zużycie energii
- Niezawodność:Zgodność z normą GR-1435 i 100% badania fabryczne zapewniają stałą wydajność
- Elastyczność:Żakiet LSZH i mały promień zakrętu ułatwiają trasę w wysokiej gęstości stojaków
- Skalowalność:Wspiera obecne i przyszłe protokoły o większej prędkości 400G/800G
Częste pytania
Jaka jest różnica między MPO-12/APC a MPO-12/UPC?
APC (angled polish) ma kąt 8 stopni, który zmniejsza odbicia z tyłu, krytyczne dla sygnałów PAM4 o wysokiej prędkości.Nie są mechanicznie kompatybilne.
Czy mogę użyć tego kabla z nadajnikami 100G?
Podczas gdy kabel obsługuje 8 włókien, jest zoptymalizowany dla aplikacji 400G / 800G. Do 100G (4x25G-NRZ) powszechnie używane są kable MPO-12/UPC; sprawdź kompatybilność z nadajnikiem.
Jaka jest maksymalna zalecana odległość łącza dla N050?
W przypadku bezpośredniego łączenia bez paneli patch, typowy zasięg wynosi do 40 metrów w zależności od budżetu łącza.
Czy kabel obsługuje NVLink?
Tak, seria MFP7E10-Nxxx została zaprojektowana w celu obsługi protokołów NVLink, InfiniBand i Ethernet zgodnie z wytycznymi interoperacyjności NVIDIA.
Środki ostrożności
- Trzymaj zabezpieczające pokrycie pyłowe do momentu montażu, aby zapobiec zanieczyszczeniu
- Zawsze czyszczyć zarówno kabel i łącznik nadajnika z oczyszczaczami optycznych przed parzeniem
- Unikaj zginania kabla poniżej minimalnego promienia zginania 30 mm
- Nie pociągaj po złączach; użyj przewodu pociągającego lub przewodu kablowego w celu złagodzenia napięcia
- Przechowywać w czystej, suchej przestrzeni w zakresie temperatury przechowywania od -40 do 85 °C
Lista kontrolna nabywcy
- Zweryfikować typ złącza nadajnika (MPO-12/APC żeńskie)
- Potwierdzenie długości połączenia - wariant 50 m (MFP7E10-N050)
- Rodzaj światła kontrolnego - multimodu OM4 (dla > 30 m)
- Zapewnienie polarności - krzyżownica typu B wymagana do bezpośredniego przymocowania
- Ocena trasy kablowej i odległości promienia zakrętu
- Potwierdzenie zgodności nadajnika (OSFP/QSFP112)
