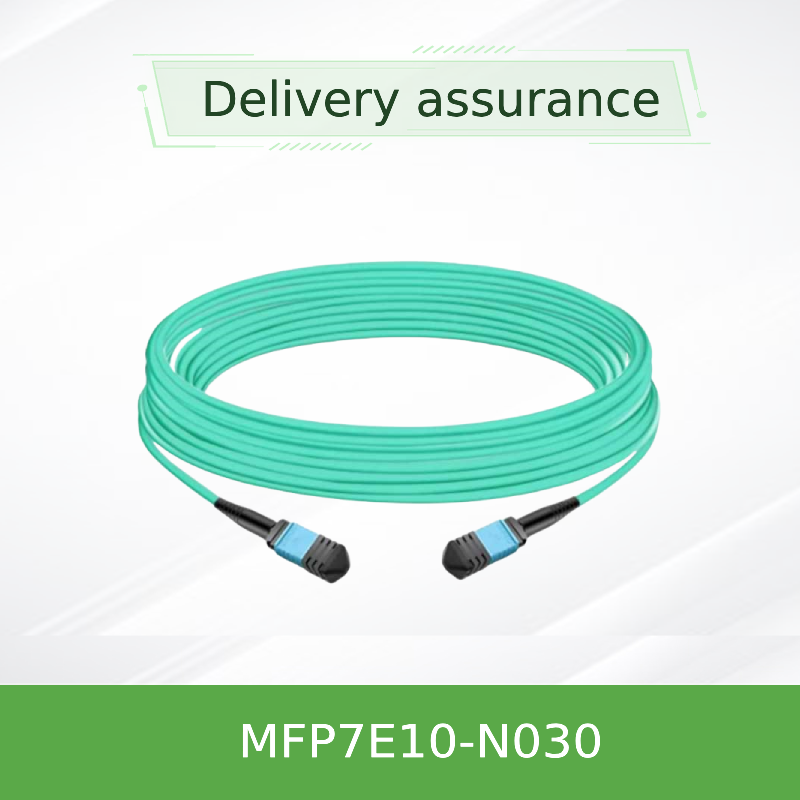

Kabel światłowodowy NVIDIA MFP7E10-N030 30-metrowy Multimode MPO-12/APC
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E10-N030 (980-9I557-00N030) |
| Dokument: | MFP7E10-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Model: | MFP7E10-N030 | Długość: | 30m |
|---|---|---|---|
| Typ włókna: | Wielomodowy OM4 | Złącza: | MPO-12/APC (kobieta) |
| Utrata wtrąceniowa: | ≤ 0,362 dB | Strata zwrotu: | ≥ 35 dB |
| Podkreślić: | Wielomodowy kabel światłowodowy NVIDIA MPO-12,30-metrowy kabel światłowodowy MPO-12 APC,30-metrowy wielomodowy kabel światłowodowy NVIDIA |
||
opis produktu
NVIDIA MFP7E10-N030 30-metrowy multimodowy kabel MPO-12/APC
NVIDIA MFP7E10-N03030 metrów MPO-12/APC do MPO-12/APC kablu światłowodowego multimodowego, typu B crossover, OM4 (50/125 μm). Zaprojektowany do łączy 400G/800G InfiniBand i Ethernet między OSFP dwustronnym, OSFP jednoportem,i nadajników QSFP112Niska utrata wstawienia, płaszcz LSZH/OFNR, obsługuje zasięg do 50 m z panelami patch.
Przegląd produktu
Pasywny kabel optyczny NVIDIA serii MFP7E10-Nxxx jest zaprojektowany do połączeń pomiędzy centrami danych o wysokiej gęstości.MFP7E10-N030(30m) wykorzystuje 8 aktywnych włókien w 12-włosowym złączu MPO‐12/APC, z których 4 włókna służą jako elementy wytrzymałościowe.zapewnienie integralności sygnału dla protokołów dużych prędkości.
Ten kabel jestPojazd typu BW przypadku urządzeń o dużej częstotliwości transmisji, w przypadku urządzeń o dużej częstotliwości transmisji, w przypadku urządzeń o dużej częstotliwości transmisji, w przypadku urządzeń o dużej częstotliwości transmisji, w przypadku urządzeń o dużej częstotliwości transmisji, w przypadku urządzeń o dużej częstotliwości transmisji, w przypadku urządzeń o dużej częstotliwości transmisji, w przypadku urządzeń o dużej częstotliwości transmisji, w przypadku urządzeń o dużej częstotliwości transmisji.Wspiera zarówno środowiska InfiniBand (NDR) jak i Ethernet (400GbE/800GbE).
Kluczowe cechy
Optyczne i fizyczne
- Włókna multimodowe OM4 o długości 50/125 μm (długość > 30 m)
- Złącza żeńskie MPO‐12/APC, zielone powłoki
- 8 aktywnych włókien / 4 nieaktywne (członkowie siłowi)
- Polaryzacja krzyżowana typu B
- Kamizelka Aqua LSZH / OFNR o średnicy 3,0 ± 0,2 mm
Wydajność i zgodność
- Strata wstawienia ≤ 0,35 + 0,0004 * L (dB); dla 30 m: ≤ 0,362 dB
- Strata zwrotu ≥ 35 dB
- Min. promień gięcia: 30 mm (gdziekolwiek na kablu)
- Temperatura pracy: od 0 do 70 °C
- Wymagania w zakresie bezpieczeństwa
Technologia
Powierzchnia końcowa APC (Angled Physical Contact) z polerowaniem o 8 stopni ma kluczowe znaczenie dla szybkich łączy optycznych: odwraca wewnętrzne odbicia z powrotem od lasera nadajnika,zmniejszenie zniekształceń sygnału i błędów bitowychKabel jest...pasywnyi nie zawiera aktywnej elektroniki, zapewniając niską opóźnienie i wysoką niezawodność.Piny wyrównania MPO-12 (w nadajniku) łączą się z otworami wyrównania w złączach kablowych w celu precyzyjnego sprzężenia optycznego.
NVIDIA określa MFP7E10‐Nxxx dla połączeń zawierających do dwóch optycznych paneli patch (łącznie 4 połączenia złącza) przy zachowaniu maksymalnego zasięgu 50 metrów.
Typowe rozmieszczenia
- Przełącznik do przełącznika:Łączenie przełączników OSFP 800G z dwoma portami w tkaninach z kręgosłupa.
- Przełącznik do adaptera:Podłączenie przełączników OSFP do DPU ConnectX‐7 lub BlueField‐3 za pomocą nadajników OSFP lub QSFP112.
- 400G/800G przełom:Wykorzystywane z dwustronnymi nadajnikami OSFP (np. MMA4Z00-NS) do obsługi dwóch 4-kanałowych łączy 400G.
- klastry AI i HPC wymagające łączności GPU-GPU o niskim opóźnieniu i dużej przepustowości.
Zgodność
MFP7E10‐N030 jest kompatybilny z nadajnikami NVIDIA, w tym:
- OSFP z dwoma portami:MMA4Z00-NS (800G DR8) dla przełączników InfiniBand/Ethernet
- OSFP z jednym portem:MMA4Z00-NS400 (400G) dla adapterów ConnectX‐7
- QSFP112:MMA1Z00-NS400 (400G) dla BlueField-3 DPU
- Wspiera również protokoły 400GbE/NDR InfiniBand i NVLink.
Ważne: złącza MPO‐12/APCNie, nieNie mieszać z nadajnikami 100G/200G, które używają lakieru UPC.
Specyfikacje
| Parametry | Wartość |
|---|---|
| Model | MFP7E10-N030 |
| Długość | 30 m (tolerancja: +2% * L / -0) |
| Rodzaj włókna | Multimodowe OM4 (50/125 μm) dla długości > 30 m; OM3 dla ≤ 30 m |
| Rodzaj złącza | MPO‐12/APC samica do MPO‐12/APC samica, skorupka zielona |
| Włókna aktywne | 8 (4 Tx, 4 Rx) |
| Polarność | Pojazd typu B |
| Utrata wstawienia (maksymalnie) | ≤ 0,35 + 0,0004 * L (dB) → 0,362 dB @ 30m |
| Strata zwrotu (min) | ≥ 35 dB |
| Średnica kabla | 30,0 ± 0,2 mm |
| Min promienie zakrętu | 30 mm (gdziekolwiek na kablu) |
| Włóczno | Aqua, LSZH / OFNR |
| Temperatura pracy | 0 °C do 70 °C |
| Temperatura przechowywania | -40 °C do 85 °C |
| wilgotność (nie kondensacyjna) | 10% ∼ 85% RH |
| Standardy | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
Przewodnik do wyboru
| Numer części zamówionej | Opis | Długość |
|---|---|---|
| MFP7E10-N003 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 3 m |
| MFP7E10-N005 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 5 m |
| MFP7E10-N007 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 7 m |
| MFP7E10-N010 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 10 m |
| MFP7E10-N015 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 15 m |
| MFP7E10-N020 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 20 m |
| MFP7E10-N025 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 25 m |
| MFP7E10-N030 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 30 m |
| MFP7E10-N035 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 35 m |
| MFP7E10-N040 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 40 m |
| MFP7E10-N050 | NVIDIA pasywny kabel światłowodowy, MMF, MPO12 APC do MPO12 APC | 50 m |
Zalety
- Niska strata i wysoka strata zwrotu:Zapewnia czyste sygnały optyczne dla modulacji PAM4 400G/800G.
- Polish APC:Minimalizuje odbicia, kluczowe dla NDR InfiniBand i 800G Ethernet.
- Typ B:Uproszcza bezpośrednie sparowanie nadajnika; nie ma potrzeby zastosowania adapterów odwracających biegunowość.
- Koszulka LSZH/OFNR:Niska odporność na dym i opóźnienia płomienia, odpowiednia do pomieszczeń plenarnych i podnoszących się.
- Kwalifikowany NVIDIA:Zastosowane i zalecane dla rodzin Switchów ConnectX‐7, BlueField‐3 i Spectrum.
Usługi i wsparcie
Hong Kong Starsurge Group zapewnia globalną dostawę, wielojęzyczne wsparcie i wiedzę techniczną dla rozwiązań sieciowych NVIDIA.i wsparcie po sprzedaży/Zadzwoń do naszego zespołu sprzedaży /o ceny objętościowe i zamówienie długości.
Częste pytania
Czy ten kabel jest zgodny z nadajnikami QSFP112?
Tak, w przypadku stosowania z odpowiednim nadajnikiem NVIDIA QSFP112 400G (np. MMA1Z00-NS400) po stronie adaptera.
Czy mogę użyć tego z złączami MPO‐12/UPC?
MPO‐12/APC (zielona powłoka) nie jest mechanicznie ani optycznie kompatybilna z MPO‐12/UPC (niebieska powłoka).
Jaki jest maksymalny zasięg 30-metrowego kabla?
Sam kabel ma długość 30 m, ale łącze ogólne może obsługiwać długość do 50 m, jeśli włączyć dwa panele patch (4 połączenia złącza) z odpowiednim budżetowaniem strat.
Czy kabel jest wrażliwy na ESD?
Nie, kabel nie ma przewodzących części, jednak stosuje się standardowe środki ostrożności ESD podczas obsługi nadajników.
Środki ostrożności
- Do momentu montażu na złączach należy trzymać osłony przeciw pyłu, aby zapobiec zanieczyszczeniu.
- Przed połączeniem należy oczyszczać połączacze kablowe i nadajnika za pomocą czyszczyciela połączy optycznych.
- Należy unikać zginania kabla poniżej promienia zginania 30 mm.
- Nie narażać na działanie płynów ani nie obsługiwać w zakresie temperatury znamionowej.
- Przechowywać w temperaturze od -40 do 85 °C, gdy nie jest używany.
Wprowadzenie do firmy
Hong Kong Starsurge Group Co., Limitedjest dostawcą sprzętu sieciowego, usług informatycznych i rozwiązań integracji systemów opartym na technologii.punkty dostępu bezprzewodowego, sterowników, kabli i powiązanego sprzętu sieciowego.
Starsurge wspiera branże takie jak rząd, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa.systemy zarządzania siecią, opracowywanie niestandardowego oprogramowania, wsparcie wielojęzyczne i globalne dostarczanie.i dostosowane rozwiązania, które pomagają klientom budować efektywne, skalowalna i niezawodna infrastruktura sieciowa.
Podstawowe fakty na pierwszy rzut oka
Połączenie i polarność:MPO‐12/APC samica, krzyżowca typu B, muszel zieleni
Włókno i długość:Multimodowe OM4, 30 m (98 ft), 8 aktywnych włókien
Wydajność optyczna:IL ≤ 0,362 dB, RL ≥ 35 dB
Zgodność:GR‐1435, IEC 61754‐7, OFNR/LSZH
Matryca zgodności
| Odbiornik / Urządzenie | Rodzaj portu | Kompatybilne |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP z dwoma portami | - Tak, proszę. |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (jednoręczny port) | - Tak, proszę. |
| NVIDIA MMA1Z00-NS400 (400G) | Wymagania dotyczące: | - Tak, proszę. |
| ConnectX‐7 / BlueField‐3 | OSFP / QSFP112 | - Tak, proszę. |
| Odbiorniki MPO‐12/UPC (100G/200G) | MPO‐12/UPC | Nie (inny lakier) |
Lista kontrolna nabywcy
- Potwierdzenie typu portu nadajnika: OSFP, OSFP dwustronnego portu lub QSFP112
- Zweryfikuj lakier złącza: MPO‐12/APC (zielona powłoka) vs. UPC (niebieska powłoka)
- Sprawdź, czy wymagana długość kabla jest 30 metrów
- Zapewnienie typu światła: multimodu OM4 dla długości > 30 m, OM3 dla krótszych
- Plan zarządzania kablami: minimalny promień zakrętu 30 mm
- Rozważ utratę wkładu panele patch, jeśli jest używany w długich łączach
