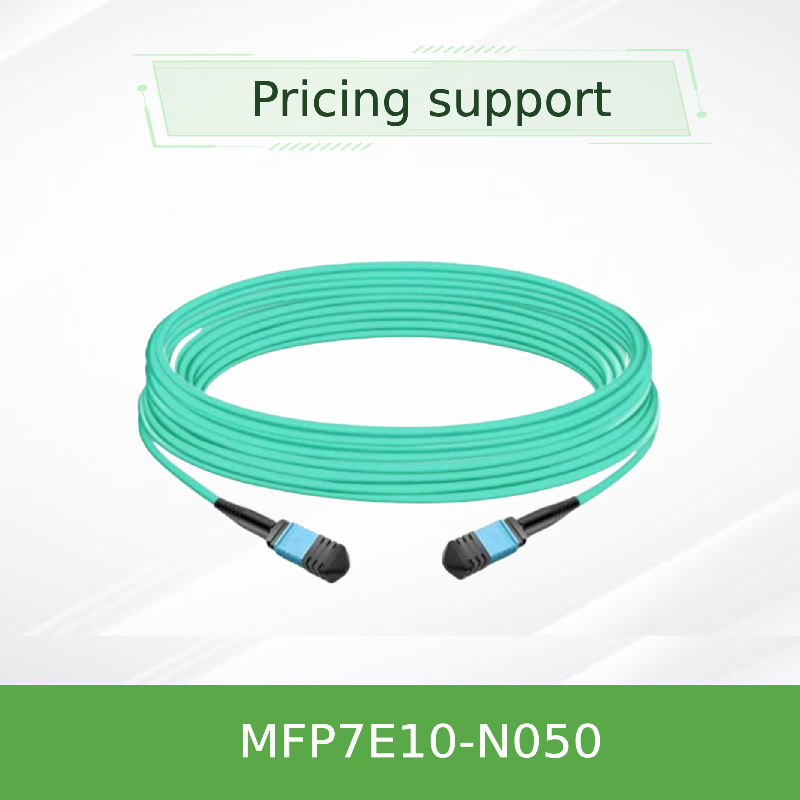

50m NVIDIA MFP7E10-N050 kabel światłowodowy MPO-12/APC do transceiverów ConnectX-7 / BlueField-3 oraz OSFP/QSFP112
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E10-N050 (980-9I57Y-00N050) |
| Dokument: | MFP7E10-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Model: | MFP7E10-N050 | Długość: | 50 m |
|---|---|---|---|
| Typ włókna: | Wielomodowy OM4 | Złącza: | MPO-12/APC (kobieta) |
| Utrata wtrąceniowa: | ≤ 0,37 dB | Strata zwrotu: | ≥ 35 dB |
| Podkreślić: | 50m kabel światłowodowy NVIDIA MPO-12,Kabel światłowodowy NVIDIA ConnectX-7,Kabel transceivera OSFP QSFP112 |
||
opis produktu
Kabel światłowodowy NVIDIA MFP7E10-N050 MPO-12/APC
50-metrowy światłowód wielomodowy MPO-12/APC do MPO-12/APC, typ B crossover, OM4 (50/125 µm). Zaprojektowany do połączeń InfiniBand i Ethernet 400G/800G między transceiverami OSFP z dwoma portami, OSFP z jednym portem i QSFP112.
Przegląd produktu
Pasywny kabel światłowodowy serii NVIDIA MFP7E10-Nxxx jest przeznaczony do połączeń o wysokiej gęstości w centrach danych. Model MFP7E10-N050 (50m) wykorzystuje 8 aktywnych włókien w złączu MPO-12/APC, z 4 włóknami służącymi jako elementy wzmacniające. Polerowanie pod kątem 8 stopni (APC) minimalizuje odbicia wsteczne, zapewniając integralność sygnału dla protokołów wysokiej prędkości.
Kabel ten jest zmontowany typu B crossover, dopasowując kanał nadawczy 1 na jednym końcu do kanału odbiorczego 12 na drugim końcu – co jest kluczowe dla bezpośredniego parowania transceiverów bez dodatkowego zarządzania polaryzacją. Obsługuje środowiska InfiniBand (NDR) i Ethernet (400GbE/800GbE).
Kluczowe cechy
Optyczne i fizyczne
- Włókno wielomodowe 50/125 µm OM4 (długość >30 m)
- Złącza żeńskie MPO-12/APC, zielona obudowa
- 8 aktywnych włókien / 4 nieaktywne (elementy wzmacniające)
- Polaryzacja typu B crossover
- Płaszcz Aqua LSZH / OFNR, średnica 3,0 ±0,2 mm
Wydajność i zgodność
- Tłumienie wtrąceniowe ≤ 0,35 + 0,0004 × L (dB) ; dla 50m: ≤ 0,370 dB
- Tłumienie odbiciowe ≥ 35 dB
- Minimalny promień gięcia: 30 mm (w dowolnym miejscu kabla)
- Temperatura pracy: 0 °C do 70 °C
- Telcordia GR-1435, IEC 61754-7, ANSI/TIA-604-5
Technologia
Powierzchnia czołowa APC (Angled Physical Contact) z polerowaniem pod kątem 8 stopni jest kluczowa dla szybkich połączeń optycznych: odchyla wewnętrzne odbicia wsteczne z dala od lasera transceivera, redukując zniekształcenia sygnału i błędy bitowe. Kabel jest pasywny i nie zawiera aktywnej elektroniki, co zapewnia niskie opóźnienia i wysoką niezawodność.
NVIDIA określa serię MFP7E10-Nxxx dla połączeń obejmujących do dwóch paneli krosowych optycznych (łącznie 4 złącza), zachowując maksymalny zasięg 50 metrów – MFP7E10-N050 to maksymalna długość obsługiwana w tych warunkach.
Typowe wdrożenia
- Przełącznik-do-przełącznika: Łączenie przełączników OSFP 800G z dwoma portami w topologiach spine-leaf na większych odległościach.
- Przełącznik-do-adaptera: Podłączanie przełączników OSFP do kart DPU ConnectX-7 lub BlueField-3 za pomocą transceiverów OSFP lub QSFP112.
- Rozdzielenie 400G/800G: Używany z transceiverami OSFP z dwoma portami do obsługi dwóch 4-kanałowych połączeń 400G.
- Klastry AI i HPC wymagające połączeń GPU-GPU o niskich opóźnieniach i dużej przepustowości między szafami.
Kompatybilność
Model MFP7E10-N050 jest kompatybilny z transceiverami NVIDIA, w tym:
- OSFP z dwoma portami: MMA4Z00-NS (800G DR8) dla przełączników InfiniBand/Ethernet
- OSFP z jednym portem: MMA4Z00-NS400 (400G) dla kart ConnectX-7
- QSFP112: MMA1Z00-NS400 (400G) dla kart DPU BlueField-3
- Obsługuje również protokoły 400GbE/NDR InfiniBand i NVLink.
Ważne: Złącza MPO-12/APC nie są kompatybilne ze złączami MPO-12/UPC (niebieska obudowa). Nie należy mieszać z transceiverami 100G/200G wykorzystującymi polerowanie UPC.
Specyfikacje
| Parametr | Wartość |
|---|---|
| Model | MFP7E10-N050 |
| Długość | 50 m (tolerancja: +2% × L / -0) |
| Typ światłowodu | Wielomodowy OM4 (50/125 µm) dla długości >30 m |
| Typ złącza | Żeńskie MPO-12/APC do żeńskiego MPO-12/APC, zielona obudowa |
| Aktywne włókna | 8 (4 Tx, 4 Rx) |
| Polaryzacja | Typ B crossover |
| Tłumienie wtrąceniowe (max) | ≤ 0,35 + 0,0004 × L (dB) → 0,370 dB @ 50m |
| Tłumienie odbiciowe (min) | ≥ 35 dB |
| Średnica kabla | 3,0 ± 0,2 mm |
| Minimalny promień gięcia | 30 mm (w dowolnym miejscu kabla) |
| Płaszcz | Aqua, LSZH / OFNR |
| Temperatura pracy | 0 °C do 70 °C |
| Temperatura przechowywania | -40 °C do 85 °C |
| Wilgotność (bez kondensacji) | 10% - 85% RH |
| Standardy | GR-1435, IEC 61754-7, ANSI/TIA-604-5 |
Przewodnik wyboru
| Numer katalogowy | Opis | Długość |
|---|---|---|
| MFP7E10-N003 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 3 m |
| MFP7E10-N005 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 5 m |
| MFP7E10-N007 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 7 m |
| MFP7E10-N010 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 10 m |
| MFP7E10-N015 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 15 m |
| MFP7E10-N020 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 20 m |
| MFP7E10-N025 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 25 m |
| MFP7E10-N030 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 30 m |
| MFP7E10-N035 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 35 m |
| MFP7E10-N040 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 40 m |
| MFP7E10-N050 | Pasywny kabel światłowodowy NVIDIA, MMF, MPO12 APC do MPO12 APC | 50 m |
Zalety
- Niskie tłumienie i wysokie tłumienie odbiciowe: Zapewnia czyste sygnały optyczne dla modulacji PAM4 400G/800G.
- Polerowanie APC: Minimalizuje odbicia, kluczowe dla NDR InfiniBand i Ethernetu 800G.
- Typ B crossover: Upraszcza bezpośrednie parowanie transceiverów; brak potrzeby stosowania adapterów do odwracania polaryzacji.
- Płaszcz LSZH/OFNR: Niska emisja dymu i trudnopalny, nadaje się do przestrzeni instalacyjnych typu plenum i riser.
- Kwalifikowany przez NVIDIA: Przetestowany i zalecany dla rodzin ConnectX-7, BlueField-3 i Spectrum.
- Maksymalny zasięg: Długość 50m to maksymalna obsługiwana z dwoma panelami krosowymi (4 złącza) zgodnie ze specyfikacją NVIDIA.
Często zadawane pytania
Czy ten kabel jest kompatybilny z transceiverami QSFP112?
Tak, gdy jest używany z odpowiednim transceiverem NVIDIA QSFP112 400G (np. MMA1Z00-NS400) po stronie adaptera.
Czy mogę używać tego z złączami MPO-12/UPC?
Nie. MPO-12/APC (zielona obudowa) nie jest mechanicznie ani optycznie kompatybilny z MPO-12/UPC (niebieska obudowa). Używanie ich razem może uszkodzić powierzchnie czołowe złączy.
Czy 50m to maksymalny zasięg tego kabla?
Tak, zgodnie ze specyfikacją NVIDIA, MFP7E10-N050 jest najdłuższym wariantem w tej serii, obsługującym całkowitą długość połączenia do 50m, w tym do dwóch paneli krosowych optycznych (4 złącza).
Czy kabel jest wrażliwy na ESD?
Nie, kabel nie posiada części przewodzących. Jednak standardowe środki ostrożności dotyczące ESD mają zastosowanie podczas obsługi transceiverów.
Środki ostrożności podczas obsługi
- Pozostaw zatyczki ochronne na złączach do czasu instalacji, aby zapobiec zanieczyszczeniu.
- Wyczyść złącza kabla i transceivera za pomocą czyścika do złączy optycznych przed połączeniem.
- Unikaj zginania kabla poniżej promienia gięcia 30 mm.
- Nie wystawiaj na działanie płynów ani nie używaj poza zakresem temperatury znamionowej.
- Przechowuj w temperaturze od -40 °C do 85 °C, gdy nie jest używany.
Wprowadzenie firmy
Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów opartym na technologii. Założona w 2008 roku, obsługujemy klientów na całym świecie, oferując produkty takie jak przełączniki sieciowe, karty sieciowe, punkty dostępu bezprzewodowego, kontrolery, kable i powiązany sprzęt sieciowy.
Wspierana przez doświadczony zespół sprzedaży i techniczny, Starsurge obsługuje branże takie jak administracja publiczna, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Oferujemy rozwiązania IoT, systemy zarządzania siecią, niestandardowe tworzenie oprogramowania, wsparcie wielojęzyczne i globalną dostawę.
Kluczowe fakty w skrócie
Złącze i polaryzacja: Żeńskie MPO-12/APC, typ B crossover, zielona obudowa
Światłowód i długość: Wielomodowy OM4, 50 m (164 stopy), 8 aktywnych włókien
Wydajność optyczna: IL ≤ 0,370 dB, RL ≥ 35 dB
Zgodność: GR-1435, IEC 61754-7, OFNR/LSZH
Macierz kompatybilności
| Transceiver / Urządzenie | Typ portu | Kompatybilny |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP z dwoma portami | Tak |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (pojedynczy port) | Tak |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | Tak |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | Tak |
| Transceivery MPO-12/UPC (100G/200G) | MPO-12/UPC | Nie (inne polerowanie) |
Lista kontrolna kupującego
- Potwierdź typ portu transceivera: OSFP, OSFP z dwoma portami lub QSFP112
- Sprawdź polerowanie złącza: MPO-12/APC (zielona obudowa) vs. UPC (niebieska obudowa)
- Sprawdź wymaganą długość kabla – MFP7E10-N050 ma 50 metrów
- Upewnij się co do typu światłowodu: wielomodowy OM4 dla długości >30m
- Zaplanuj zarządzanie kablami: minimalny promień gięcia 30 mm
- Rozważ tłumienie wtrąceniowe panelu krosowego: dozwolone do 4 złączy
