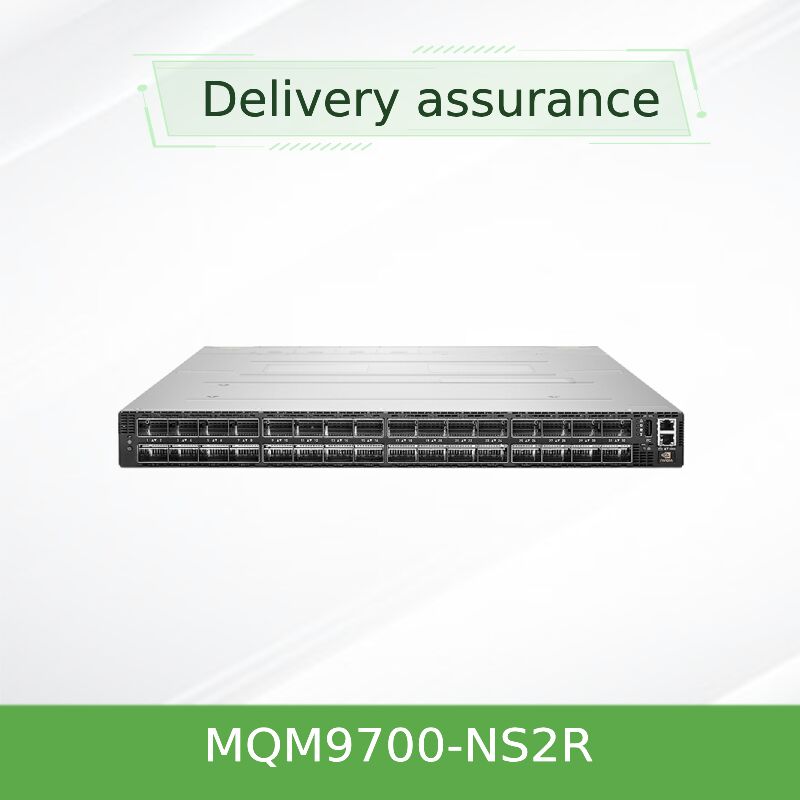

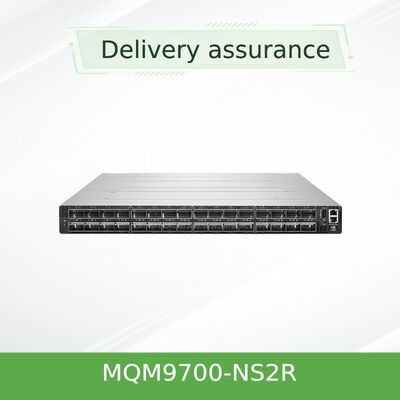

NVIDIA Quantum-2 QM9700-NS2R 64-port 400G InfiniBand Managed Switch
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Dokument: | MQM9700 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MQM9700-NS2R (920-9B210-00RN-0M2) | szybkość transmisji: | 400G |
|---|---|---|---|
| Porty: | 64 | Technologia: | Infiniband |
| Maksymalna prędkość: | Ndr | Pakiet Transportowy: | Uszczelka |
| Podkreślić: | Przełącznik NVIDIA Quantum-2 400G InfiniBand,64-port InfiniBand zarządzany przełącznik,Przełącznik sieciowy Mellanox Quantum-2 |
||
opis produktu
Wiodące w branży NDR 400 Gb/s na port | 51,2 Tb/s przepustowości agregatowej | Obliczenia w sieci SHARPv3 | Bardzo niskie opóźnienia dla sieci AI i HPC
NVIDIA Quantum-2 QM9700-NS2R to w pełni zarządzany przełącznik InfiniBand 1U, zapewniający niespotykaną dotąd przepustowość 64 portów 400 Gb/s (NDR) bez blokowania. Zaprojektowany z myślą o ekstremalnie skalowalnych klastrach AI, badaniach naukowych i obliczeniach o wysokiej wydajności (HPC), umożliwia ogromną skalowalność dzięki agregatowej przepustowości dwukierunkowej 51,2 Tb/s i ponad 66,5 miliarda pakietów na sekundę. Wykorzystując SHARPv3, routing adaptacyjny i RDMA, QM9700-NS2R przyspiesza ruch danych i obliczenia w sieci dla najbardziej wymagających obciążeń.
- Radix przełącznika: 64 nieblokujące porty 400G (32 złącza OSFP)
- Przepustowość: 51,2 Tb/s agregatowa dwukierunkowa
- Szybkość pakietów: >66,5 miliarda pakietów na sekundę (BPPS)
- SHARPv3: 32-krotne przyspieszenie AI w porównaniu do poprzedniej generacji
- Przepływ powietrza: Od złącza do zasilania (C2P) przepływ wsteczny, idealny do izolacji gorącego korytarza
- Zarządzanie: Wbudowany menedżer podsieci dla maksymalnie 2000 węzłów, MLNX-OS, CLI, WebUI, SNMP, API JSON
- Zasilanie i chłodzenie: 1+1 redundantne zasilacze z możliwością wymiany podczas pracy, moduły wentylatorów z możliwością wymiany podczas pracy, opcja od przodu do tyłu lub od tyłu do przodu (skonfigurowany C2P)
Seria QM9700, oparta na platformie NVIDIA Quantum-2, redefiniuje gęstość i wydajność przełączania w centrach danych. QM9700-NS2R (zarządzany, przepływ powietrza C2P) integruje 64 porty InfiniBand 400 Gb/s w kompaktowej obudowie 1U. Obsługuje technologię podziału portów, zapewniając do 128 portów 200 Gb/s, oferując elastyczne topologie, takie jak Fat Tree, DragonFly+, SlimFly i wielowymiarowy Torus. Kompatybilność wsteczna z poprzednimi generacjami InfiniBand zapewnia płynną integrację z istniejącą infrastrukturą. Dzięki zaawansowanej telemetrii, kontroli zatorów i możliwościom samo-naprawiania sieci, ten przełącznik maksymalizuje przepustowość aplikacji, jednocześnie upraszczając operacje.
32 gniazda OSFP obsługujące 400G NDR lub 128x200G za pomocą kabli rozdzielających, zapewniając najwyższą gęstość przełącznika InfiniBand top-of-rack w formacie 1U.
Trzecia generacja NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol przyspiesza operacje zbiorcze AI do 32 razy, zmniejszając ruch danych i opóźnienia.
Remote Direct Memory Access (RDMA) i routing adaptacyjny eliminują wąskie gardła, podczas gdy ulepszone mapowanie pasm wirtualnych i kontrola zatorów utrzymują stałą wydajność.
Automatyczne przełączanie awaryjne, retransmisja na poziomie łącza i zaawansowane możliwości monitorowania zapewniają nieprzerwane działanie krytycznych obciążeń.
Wbudowany menedżer podsieci obsługuje do 2000 węzłów od razu po wyjęciu z pudełka; pełne zarządzanie przełącznikiem za pomocą CLI, WebUI, SNMP i API JSON/REST.
Zoptymalizowane pod kątem skalowalnych, opłacalnych projektów klastrów; podwójna gęstość radix zmniejsza liczbę warstw sieci i obniża całkowity koszt posiadania.
Platforma Quantum-2 integruje najnowszą technologię SerDes 400G firmy NVIDIA, zapewniając przepustowość przełączania 51,2 Tb/s. Kluczowe innowacje obejmują SHARPv3 obliczenia w sieci, które odciążają węzły obliczeniowe od operacji zbiorczych, drastycznie poprawiając wydajność treningu AI. Przełącznik wykorzystuje Remote Direct Memory Access (RDMA) do omijania narzutu jądra, osiągając opóźnienia rzędu mikrosekund. Routing adaptacyjny dynamicznie rozdziela ruch na wiele ścieżek, aby uniknąć przeciążeń, podczas gdy ulepszona jakość usług (QoS) i mapowanie pasm wirtualnych (VL) gwarantują przepustowość dla krytycznych aplikacji. QM9700-NS2R zawiera również zaawansowaną telemetrię do monitorowania sieci w czasie rzeczywistym i funkcje samo-naprawiania, które automatycznie przekierowują ruch z dala od awarii łączy.
- Klastry AI i uczenia maszynowego: Przełączniki NDR o wysokim radix umożliwiają masowe superkomputerowe pody GPU z SHARPv3 przyspieszającym operacje zbiorcze NCCL.
- Centra badań HPC: Topologie SlimFly lub Fat Tree łączą tysiące węzłów z bardzo niskimi opóźnieniami dla symulacji pogody, genomiki i fizyki.
- Centra danych przedsiębiorstw: Konsolidacja ruchu East-West za pomocą architektury spine-and-leaf 400G, zmniejszając liczbę warstw i koszty operacyjne.
- Chmura i hyperskalowalność: DragonFly+ i wielowymiarowy torus dla maksymalnej skalowalności z wysoką gęstością przepustowości na jednostkę stelaża.
- Rozszerzenie pamięci masowej i I/O: Podłączanie wysokowydajnych systemów pamięci masowej za pomocą NVMe over Fabrics (NVMe-oF) przez InfiniBand.
QM9700-NS2R jest w pełni interoperacyjny z adapterami NVIDIA InfiniBand (ConnectX-6, ConnectX-7, ConnectX-8), kablami (miedziane aktywne/pasywne, światłowodowe aktywne, moduły optyczne) oraz poprzednimi generacjami FDR/EDR/HDR. Działa z MLNX-OS z rozbudowanym wsparciem API dla frameworków automatyzacji. Kompatybilny z NVIDIA Unified Fabric Manager (UFM) do zaawansowanego monitorowania, analiz predykcyjnych i telemetrii. Przełącznik płynnie integruje się z głównymi harmonogramami HPC i narzędziami do automatyzacji sieci otwartych.
| Komponent | Obsługiwane modele/standardy |
|---|---|
| Host Channel Adapters | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCA |
| Kable i transceivery | Miedziane pasywne OSFP (do 2,5 m), aktywne miedziane, aktywne światłowodowe (do 500 m), moduły optyczne (adaptery QSFP-DD do OSFP dla podziału 200G) |
| Poprzednie prędkości InfiniBand | HDR (200 Gb/s), EDR (100 Gb/s), FDR (56 Gb/s) – kompatybilność wsteczna |
| Zarządzanie i automatyzacja | MLNX-OS, UFM, Prometheus/Grafana przez SNMP, JSON-RPC, moduły Ansible |
| Parametr | Specyfikacja |
|---|---|
| Porty i prędkość | 64 nieblokujące porty InfiniBand 400 Gb/s (NDR); 32 złącza OSFP; obsługuje 128 portów przy 200 Gb/s za pomocą kabli rozdzielających |
| Pojemność przełączania | 51,2 Tb/s agregatowa przepustowość dwukierunkowa; >66,5 miliarda pakietów na sekundę (BPPS) |
| Opóźnienie | Poniżej 130 ns od portu do portu z dynamicznym routingiem (typowe) |
| Procesor i pamięć | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM (2666 MT/s), 16 GB M.2 SSD |
| Interfejsy zarządzania | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Zasilacz | 1+1 redundantny, z możliwością wymiany podczas pracy, 200–240 V AC, certyfikat 80 PLUS Gold+ |
| Chłodzenie i przepływ powietrza | Od złącza do zasilania (C2P) przepływ wsteczny (model NS2R); moduły wentylatorów z możliwością wymiany podczas pracy, opcje przód/tył |
| Wymiary (wys. x szer. x gł.) | 43,6 mm (1,7 cala) x 438 mm (17,0 cala) x 660,4 mm (26,0 cala) |
| Waga | 14,5 kg (31,97 funta) |
| Warunki pracy | Temperatura: 0°C do 40°C; Wilgotność: 10% do 85% bez kondensacji; Wysokość do 3050 m |
| Regulacje i bezpieczeństwo | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| Gwarancja | 1-letnia gwarancja producenta (z możliwością przedłużenia) |
| Numer części zamawianej | Opis | Zarządzanie | Kierunek przepływu powietrza |
|---|---|---|---|
| MQM9700-NS2R | 64 porty InfiniBand 400 Gb/s, przełącznik zarządzany, 32 porty OSFP | Pełny wbudowany menedżer podsieci, MLNX-OS | Od złącza do zasilania (C2P) – przepływ wsteczny |
| MQM9700-NS2F | 64 porty InfiniBand 400 Gb/s, przełącznik zarządzany | Zarządzany (te same funkcje) | Od zasilania do złącza (P2C) – przepływ do przodu |
| MQM9790-NS2R | 64 porty 400 Gb/s, przełącznik niezarządzany | Niezarządzany, zarządzanie zewnętrznym UFM | C2P przepływ wsteczny |
| MQM9790-NS2F | 64 porty 400 Gb/s, przełącznik niezarządzany | Niezarządzany | P2C przepływ do przodu |
QM9700-NS2R jest idealny dla klientów wymagających zaawansowanego zarządzania na urządzeniu (menedżer podsieci) i przepływu powietrza od złącza do zasilania (wywiew do zimnego korytarza). Przed złożeniem zamówienia potwierdź zgodność przepływu powietrza z projektem termicznym centrum danych.
Magazyny i partnerzy logistyczni umożliwiają szybką wysyłkę na całym świecie z bezpiecznym pakowaniem.
Nasi wewnętrzni inżynierowie pomagają w weryfikacji topologii sieci, planów okablowania i wymagań dotyczących oprogramowania układowego.
Ceny autoryzowanego partnera z opcjami przedłużonej gwarancji i programami zaawansowanej wymiany.
Dedykowane wsparcie w języku angielskim, mandaryńskim, kantońskim i językach regionalnych dla płynnego zakupu.
Starsurge zapewnia kompleksowe wsparcie cyklu życia: od konsultacji projektowych po wdrożenie i konserwację po sprzedaży. Nasze usługi obejmują wskazówki dotyczące instalacji na miejscu, przetwarzanie RMA, pomoc w aktualizacji oprogramowania układowego i niestandardowe rozwiązania okablowania. W przypadku projektów o dużej objętości oferujemy dedykowane zarządzanie kontem i eskalację techniczną 24/7. QM9700-NS2R jest dostarczany z 1-letnią gwarancją sprzętu; pakiety rozszerzonego wsparcia są dostępne na życzenie.
Jedyna różnica to kierunek przepływu powietrza: NS2R wykorzystuje przepływ wsteczny od złącza do zasilania (C2P), podczas gdy NS2F wykorzystuje przepływ do przodu od zasilania do złącza (P2C). Wybierz zgodnie z projektem termicznym stelaża (gorący/zimny korytarz).
Tak, QM9700 obsługuje kompatybilność wsteczną przy użyciu odpowiednich kabli adapterowych lub opcji rozgałęzienia dla prędkości HDR (200G), EDR (100G) i FDR (56G). Proszę zapoznać się z macierzą kompatybilności lub skontaktować się ze Starsurge w celu uzyskania zatwierdzonych numerów SKU kabli.
Nie, QM9700-NS2R posiada zintegrowany menedżer podsieci na urządzeniu, zdolny do zarządzania do 2000 węzłów, co upraszcza małe i średnie wdrożenia. Dla większych sieci można użyć zewnętrznego SM lub UFM.
Tak, sieć InfiniBand jest niezależna od producenta serwera. Każdy serwer z obsługiwanym InfiniBand HCA (np. z serii ConnectX) może zostać płynnie podłączony.
Typowe zużycie energii zależy od konfiguracji portów i okablowania. Zasilacze są redundantne 1+1 200-240 V AC, z certyfikatem Gold+. Skontaktuj się z nami w celu uzyskania szczegółowego planowania zasilania.
- Upewnij się, że kierunek przepływu powietrza (C2P dla NS2R) pasuje do strategii wentylacji stelaża, aby zapobiec przegrzaniu.
- Używaj wyłącznie zatwierdzonych modułów OSFP firmy NVIDIA lub kwalifikowanych kabli miedzianych/światłowodowych pasywnych/aktywnych dla wydajności 400G.
- Instalacja powinna być zgodna z zasadami ochrony ESD i przeprowadzona przez wykwalifikowany personel sieciowy.
- Aktualizacje oprogramowania układowego muszą być przeprowadzane zgodnie z wytycznymi MLNX-OS, aby uniknąć przerw; odpowiednio zaplanuj okna konserwacji.
Założona w 2008 roku firma Starsurge jest dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów opartych na technologii. Obsługujemy sektory rządowe, opieki zdrowotnej, produkcyjny, edukacyjny, finansowy i przedsiębiorstw na całym świecie. Dzięki doświadczonemu zespołowi sprzedaży i technicznemu dostarczamy niezawodny sprzęt sieciowy, w tym przełączniki, karty sieciowe, kontrolery bezprzewodowe, kable i rozwiązania IoT. Nasze podejście skoncentrowane na kliencie zapewnia skalowalną, wydajną i przyszłościową infrastrukturę. Wielojęzyczne wsparcie i globalne możliwości dostaw sprawiają, że Starsurge jest Twoim zaufanym partnerem w zakresie rozwiązań NVIDIA i centrów danych.
- ☑ Potwierdź, że kierunek przepływu powietrza (C2P) pasuje do układu centrum danych
- ☑ Zweryfikuj wejście zasilania: 200–240 V AC z redundantnymi zasilaczami
- ☑ Wybierz odpowiednie kable/transceivery OSFP: miedziane aktywne/pasywne lub światłowodowe, w zależności od odległości
- ☑ Zaplanuj topologię sieci (Fat Tree, DragonFly+ itp.) i skalowanie węzłów
- ☑ Upewnij się, że adaptery hosta obsługują NDR (ConnectX-7 lub nowszy dla 400G)
- ☑ Przydziel adres IP zarządzania i przejrzyj licencjonowanie MLNX-OS (brak dodatkowych licencji na podstawowe przełączanie)
- ☑ Przygotuj miejsce w stelażu: wysokość 1U, głębokość do 660 mm z uwzględnieniem zarządzania kablami
