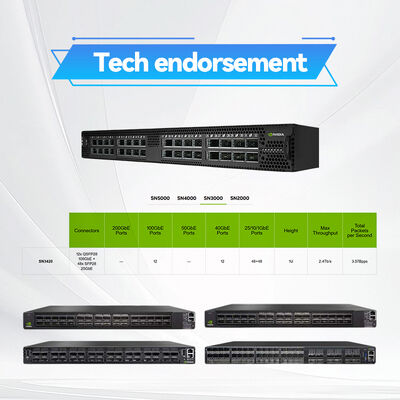

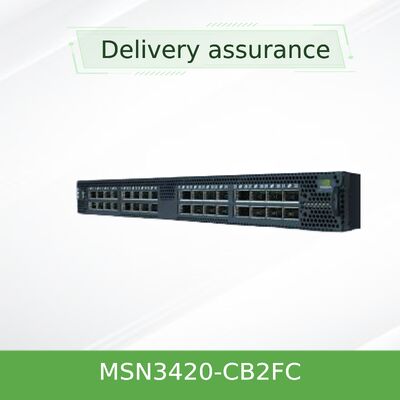

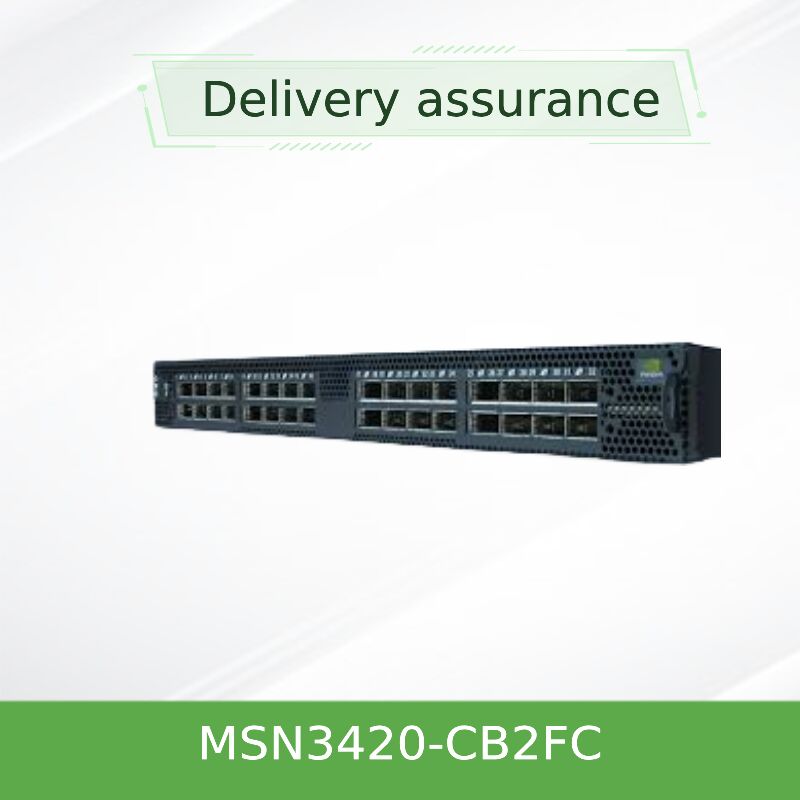

NVIDIA Spectrum SN3420 MSN3420-CB2FC 48-port 25GbE & 12-port 100GbE Top-of-Rack Switch z Cumulus Linux
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MSN3420-CB2F |
| Dokument: | sn3000-series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Porty: | 48SFP28 + 12 QSFP28 | tryb komunikacji: | Pełny dupleks i półdupleks |
|---|---|---|---|
| pojemność przełącznika: | 4,8 TB/S. | Technologia: | Ethernetu |
| Wydajność: | 48 x10/25gbe 12 x 100 gbe | Waga systemu: | 8,500 kg |
| Wymiary systemu: | 43,6*433,2*590,6 mm | Montaż w stojaku: | Mocowanie z szafy 1U |
opis produktu
MSN3420-CB2FC
48 portów 10/25GbE + 12 portów uplink 100GbE — idealny do wdrożeń typu leaf w górnej części szafy, łączący wysoką gęstość połączeń serwerowych z elastycznymi uplinkami typu spine. Preinstalowany z NVIDIA Cumulus Linux, MSN3420-CB2FC zapewnia wydajność z prędkością linii, opóźnienie cut-through 425 ns i bogatą automatyzację sieci dla nowoczesnych centrów danych.
NVIDIA Spectrum® SN3420 (model MSN3420-CB2FC) to wysokowydajny przełącznik typu top-of-rack 1U, zaprojektowany dla centrów danych przechodzących z dostępu serwerowego 10G do 25G, przy jednoczesnym zachowaniu gotowości do obsługi uplinków 100GbE. Zbudowany na ASIC Spectrum-2 drugiej generacji, oferuje 48 portów SFP28 obsługujących 10/25GbE i 12 portów QSFP28 obsługujących 40/100GbE. Dzięki przełączaniu cut-through, zaawansowanej telemetrii (What Just Happened®) i w pełni współdzielonemu buforowi pakietów, SN3420 zapewnia przewidywalne niskie opóźnienia i brak blokowania na początku kolejki. Przełącznik jest fabrycznie preinstalowany z NVIDIA Cumulus Linux, co umożliwia automatyzację na skalę webową, narzędzia natywne dla Linuksa i solidne routowanie warstwy 2/3. Niezależnie od tego, czy budujesz sieć leaf/spine, infrastrukturę hiperkonwergentną, czy środowisko handlu wysokich częstotliwości, MSN3420-CB2FC zapewnia wydajność, elastyczność i otwartą programowalność.
48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) — w pełni dzielone do 128 portów 10/25GbE.
Opóźnienie cut-through 425 ns, przełączanie z prędkością linii na wszystkich portach, zerowa utrata pakietów przy pełnym obciążeniu.
NVIDIA What Just Happened® (WJH) z akcelerowanymi sprzętowo histogramami, gotowość INT, strumieniowa telemetria i 512 tys. liczników przepływu na chipie.
42 MB w pełni współdzielony bufor, uczciwa ścieżka danych o dużej przepustowości, zapobiega zatorom spowodowanym mikro-burstami.
Natywne środowisko Linuksa, automatyzacja za pomocą Ansible/Puppet, FRRouting, obsługa kontenerów i bogate protokoły routingu.
Routing VXLAN w jednym przebiegu, segment routing IPv6, 512 tys. współdzielonych wpisów przekazywania (ACL/LPM/MAC/ECMP/tunele).
SN3420 jest zasilany przez ASIC Spectrum-2 (pojemność przełączania 6,4 Tb/s), zapewniając przełomową programowalność i widoczność. Architektura w pełni współdzielonego bufora pakietów eliminuje sztuczne limity buforowania na port, zapewniając uczciwość w ruchu incast. Spectrum-2 obsługuje również głęboką inspekcję pakietów do 512 bajtów, programowalny potok i zaawansowany transport RoCE dla RDMA over Converged Ethernet — niezbędny dla AI, ML i NVMe over Fabrics. Open Ethernet przełamuje blokadę dostawcy, umożliwiając wybór systemów operacyjnych. MSN3420-CB2FC jest dostarczany z Cumulus Linux, ale platforma obsługuje również SONiC, DENT (Linux Switchdev) lub ONIE do instalacji bare-metal. Zapewnia to długoterminową elastyczność i zgodność z zasadami otwartej sieci.
Podłączanie serwerów 25GbE do przełączników spine 100GbE. Idealny do klastrów hiperkonwergentnych, obliczeń o wysokiej wydajności i ogólnych obciążeń chmurowych.
Wdrożenie jako przełącznik leaf w dwupoziomowej sieci Clos, zapewniającej wydajność bez blokowania i równoważenie obciążenia ECMP.
Niskie opóźnienia i bezstratna obsługa RoCE umożliwiają wysokowydajne zaplecze pamięci masowej NVMe over Fabric.
Duży bufor i zarządzanie zatorami sterowane telemetrią przyspieszają frameworki Spark, Hadoop i rozproszone uczenie maszynowe.
MSN3420-CB2FC bezproblemowo współpracuje z adapterami sieciowymi NVIDIA ConnectX® (25GbE/100GbE), kablami miedzianymi/światłowodowymi LinkX®, oraz dowolnym sprzętem Ethernet zgodnym ze standardami. Obsługuje szeroką gamę transceiverów: 25GbE SFP28 SR/LR/AOC/DAC, 100GbE QSFP28 SR4/LR4/ER/CWDM4 oraz kable breakout (100GbE do 4x25GbE). Cumulus Linux zapewnia kompatybilność z głównymi frameworkami automatyzacji, stosami routingu (FRR, Bird) i narzędziami orkiestracji (Kubernetes CNI, OpenStack). Aby uzyskać w pełni wspierane rozwiązanie, połącz z NVIDIA Cumulus NetQ w celu uzyskania informacji o sieci w czasie rzeczywistym, widoczności i zarządzania cyklem życia.
| Kategoria | Szczegóły |
|---|---|
| Model | MSN3420-CB2FC |
| Porty | 48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) |
| Maks. portów 100GbE | 12 (lub 12x 40GbE) |
| Maks. portów 25GbE | 48 + do 48 przez breakout (łącznie 96 logicznych 25GbE z QSFP28) |
| Przepustowość | 2,4 Tb/s (pełny dupleks) |
| Pakiety na sekundę | 3,58 Bpps |
| Opóźnienie (cut-through) | 425 ns |
| Bufor pakietów | 42 MB w pełni współdzielony |
| Procesor | Dwurdzeniowy x86 |
| Pamięć systemowa | 8 GB DDR4 |
| Pamięć SSD | 32 GB |
| Porty zarządzania | 1x 100/1000 RJ45, 1x szeregowy RJ45, 1x USB |
| Zasilacze | 2x hot-swap (redundancja 1+1), AC 100-264V, 50-60Hz |
| Wentylatory | 5x hot-swap (redundancja N+1), opcja odwróconego przepływu powietrza |
| Format | 1U Rackmount, 1,72" x 16,84" x 17" (44x428x432 mm) |
| Waga | 8,5 kg (18,73 funta) |
| Temperatura pracy | 0°C do 40°C |
| Preinstalowany system operacyjny | NVIDIA Cumulus Linux |
| Kierunek przepływu powietrza (CB2FC) | P2C (Port-to-Power, standardowa głębokość) |
| SKU | Preinstalowany system operacyjny | Przepływ powietrza | Zabezpieczony rozruch | Idealny dla |
|---|---|---|---|---|
| MSN3420-CB2FC | Cumulus Linux | P2C (Port-to-Power) | Nie | Środowiska z dużą ilością automatyzacji, zespoły NetDevOps |
| MSN3420-CB2F | NVIDIA Onyx (klasyczny CLI) | P2C | Nie | Tradycyjni administratorzy CLI, starsze przepływy pracy |
| MSN3420-CB2FO | ONIE (bare metal) | P2C / krótka głębokość | Nie | Niestandardowe NOS (SONiC, DENT, inne) |
| MSN3420-CB2RC | Cumulus Linux | C2P (Power-to-Port) | Nie | Alternatywny kierunek przepływu powietrza dla zamkniętego obiegu gorącego powietrza |
Cumulus Linux zmniejsza złożoność operacyjną dzięki wykorzystaniu standardowych narzędzi Linuksa, API i przepływów pracy w kontenerach. Automatyzacja za pomocą Ansible, Chef lub Python.
Uplinki 100GbE gotowe na rosnącą przepustowość spine; 25GbE do serwerów zapewnia 2,5-krotny wzrost wydajności w porównaniu do 10GbE.
WJH precyzyjnie odpowiada na pytanie „Co się właśnie stało”, skracając czas MTTR. Strumieniowa telemetria integruje się z Prometheus, Splunk itp.
Hong Kong Starsurge oferuje konkurencyjne ceny, wsparcie gwarancyjne i wiedzę logistyczną dla klientów globalnych.
Hong Kong Starsurge oferuje pełny cykl życia klienta: konsultacje przedsprzedażowe, pomoc w konfiguracji i wsparcie techniczne posprzedażowe. Seria NVIDIA SN3000 jest objęta 1-letnią ograniczoną gwarancją sprzętową (zwrot i naprawa, 14 dni roboczych). Ulepszone plany wsparcia — w tym wymiana na miejscu następnego dnia roboczego i wysyłka technika w ciągu 4 godzin — są dostępne na życzenie. Starsurge zapewnia również zdalne lub lokalne usługi instalacji, konfiguracji i monitorowania sieci dostosowane do potrzeb Twojego centrum danych.
Transceivery, kable DAC i kable zasilające są sprzedawane oddzielnie, chyba że zaznaczono inaczej. Sprawdź kompatybilność z naszym zespołem sprzedaży.
W przypadku wymagań dotyczących zabezpieczonego rozruchu, zapoznaj się z serią MSN3700C-S; SN3420 nie zawiera sprzętowego zaufanego korzenia.
Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług IT i integracji systemów opartym na technologii, działającym od 2008 roku. Obsługujemy klientów z sektora rządowego, opieki zdrowotnej, produkcji, finansów, edukacji i przedsiębiorstw na całym świecie. Dostarczamy przełączniki, karty sieciowe, rozwiązania bezprzewodowe, systemy IoT i niestandardowe oprogramowanie z obsługą wielojęzyczną i globalną dostawą. Dzięki podejściu stawiającemu klienta na pierwszym miejscu, Starsurge zapewnia niezawodną jakość, responsywną obsługę i dostosowane rozwiązania infrastruktury sieciowej.
| Typ komponentu | Obsługiwane opcje | Dostawca / Uwagi |
|---|---|---|
| Optyka 25GbE | 25GBASE-SR (MMF), 25GBASE-LR (SMF), 25G AOC, pasywne DAC do 5m | NVIDIA, Cisco, Finisar, ogólne MSA |
| Optyka 100GbE | 100GBASE-SR4, LR4, CWDM4, ER4, 100G AOC, DAC | NVIDIA LinkX, testowane przez strony trzecie |
| Kable breakout | 100G do 4x25G DAC/AOC, 40G do 4x10G | Kompatybilne ze wszystkimi portami QSFP28 |
| System operacyjny sieci | Cumulus Linux (fabrycznie), SONiC, ONYX, DENT | Bootloader ONIE umożliwia wymianę |
| Narzędzia do zarządzania | Ansible, Puppet, NetQ, SNMP, gNMI, Prometheus | Pełna integracja otwartego API i telemetrii |
- Kierunek przepływu powietrza (P2C dla MSN3420-CB2FC) odpowiada układowi korytarzy Twojego centrum danych.
- Typ zasilacza (AC lub DC) — standardowo w zestawie AC. Proszę potwierdzić napięcie.
- Typy transceiverów i długości kabli do połączeń serwerowych/spine.
- Opcje ulepszenia gwarancji (następny dzień roboczy lub 4-godzinna wizyta technika na miejscu).
- Wymagania dotyczące licencji na funkcje oprogramowania (pełne funkcje L3 Cumulus Linux w zestawie).
