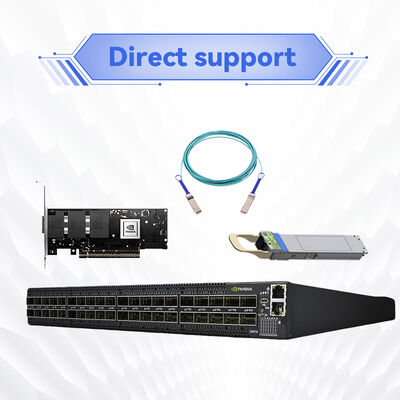

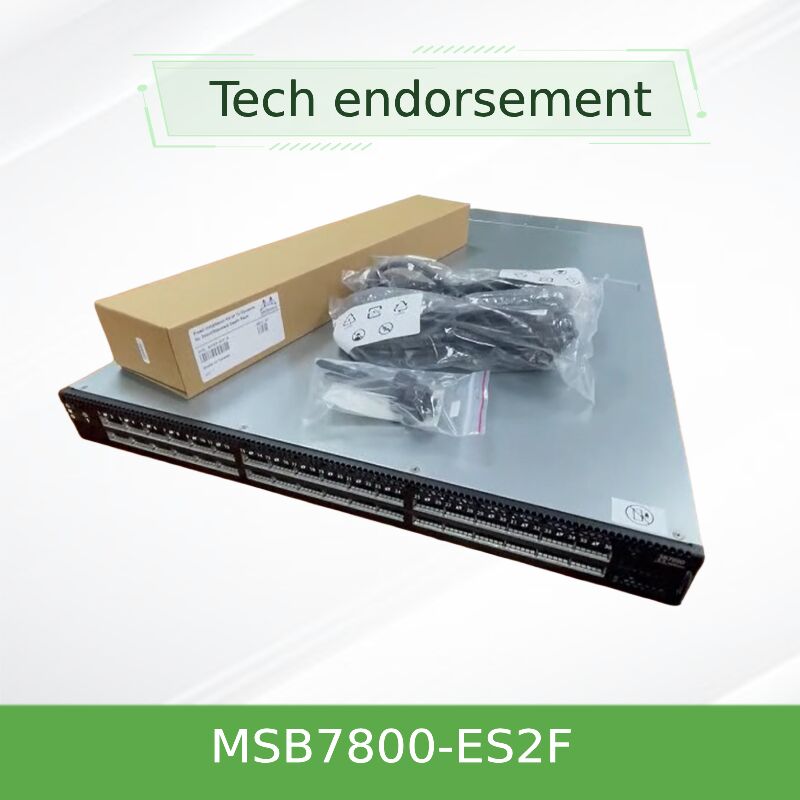

Przełącznik InfiniBand NVIDIA Mellanox MSB7800-ES2F 100G, 36-portowy, zarządzalny, 7.2Tb/s, z przepływem powietrza P2C
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MSB7800-ES2F |
| Dokument: | MSB7800-ES2F.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Aplikacja: | Serwer | Stan: | Nowe i oryginalne |
|---|---|---|---|
| Wydajność przełączania: | 2,6 Tb/s | Łączność łącza w górę: | 200 Gb/s |
| Nazwa: | MSB7800-ES2F 36-portowe przełączniki Ethernet Mellanox | Słowo kluczowe: | Przełączniki ethernetowe Mellanox |
| Podkreślić: | Zarządzalny przełącznik InfiniBand 100G,36-portowy przełącznik sieciowy Mellanox,Przełącznik InfiniBand 7.2Tb/s z przepływem powietrza P2C |
||
opis produktu
Wysokiej wydajności konfiguracja stała 100Gb/s InfiniBand smart switch dostarczający 36 portów 100Gb/s z przepustowością 7,2 Tb/s, akceleracja obliczeniowa w sieci SHARPTM,i ultra-niskiej opóźnienia idealny dla łączności z górnej części regału w HPC, sztucznej inteligencji i centrów danych przedsiębiorstw.
NVIDIA Mellanox MSB7800‐ES2F jest inteligentnym przełącznikiem InfiniBand o wysokiej wydajności 100Gb/s zaprojektowanym w celu spełnienia wymagań nowoczesnych centrów danych HPC, sztucznej inteligencji i chmury.Część serii NVIDIA SB7800, przełącznik ten zapewnia 36 portów QSFP28 działających z prędkością 100Gb/s na port, z łączną przepustowością nieblokowaną wynoszącą 7,2 Tb/s i ultra-niską opóźnieniem w porcie.MSB7800‐ES2F zapewnia idealne rozwiązanie łączności liści z góry regału dla małych i bardzo dużych klastrów.
Przełącznik posiada w pełni zarządzaną architekturę z wbudowanym dual-core x86 CPU działającym na MLNX-OS®, umożliwiając kompleksowe zarządzanie podwozią oprogramowania napędowego, źródeł zasilania, wentylatorów i portów.Z obsługą technologii komputerowej sieciowej NVIDIA SHARPTM, MSB7800-ES2F odbiera zbiorowe operacje z procesorów do struktury sieci, znacząco przyspieszając obciążenia MPI i głębokiego uczenia się.Wariant MSB7800‐ES2F posiada przepływ powietrza P2C (port-to-power), dzięki czemu nadaje się do architektury chłodzenia centrów danych, w których zimne powietrze jest dostarczane z strony portu.
- 100 Gb/s InfiniBand na port36 portów QSFP28 zapewniających pełną szerokość pasma dwukierunkowego z architekturą nieblokowaną.
- 7.2 Tb/s łączna przepustowość¢ Pojemność przełączania o wysokiej gęstości w kompaktowym czynniku kształtu 1U.
- Przyspieszenie obliczeń w sieciTechnologia NVIDIA SHARPTM zwalnia zbiorowe operacje z procesorów na tkankę przełącznika, skracając czas działania MPI i uwalniając cenne zasoby CPU do obliczeń.
- W pełni zarządzane za pomocą MLNX‐OSWbudowany procesor dual-core x86 (Intel Celeron 1047UE) z 4 GB pamięci RAM i 16 GB SSD zapewnia kompleksowe zarządzanie za pośrednictwem interfejsów CLI, WebUI, SNMP i JSON.

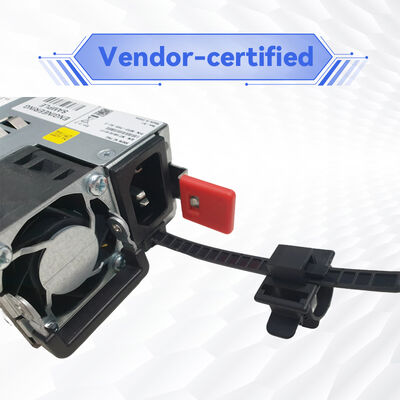

- Komponenty zbędne i wymienialne na gorąco1+1 nadmierne źródła zasilania z certyfikatem 80 Plus Gold oraz moduły wentylatorów do wymiany na gorąco dla maksymalnej dostępności.
- Projektowanie energooszczędne ATIS ważone zużycie energii tak niskie jak 122 W w przypadku całkowicie zajętego systemu; dynamiczne skalowanie mocy zmniejsza zużycie, gdy porty nie są w pełni wykorzystane.
- Elastyczne opcje chłodzenia konfiguracja przepływu powietrza P2C (port-to-power) (MSB7800-ES2F) z chłodzeniem z przodu na tył.
- UFM gotowyMożna go zintegrować z NVIDIA Unified Fabric Manager (UFM) dla zaawansowanej telemetrii, analizy predykcyjnej i zautomatyzowanej orkiestry tkanin.
Wysokiej wydajności obliczeń i obciążenia robocze sztucznej inteligencji wymagają inteligentnych rozwiązań wzajemnych połączeń w celu osiągnięcia maksymalnej wydajności aplikacji.Technologia NVIDIA SHARPTM (Scalable Hierarchical Aggregation and Reduction Protocol) jest wbudowana bezpośrednio w silikon przełącznika, umożliwiając obliczenia w sieci, które przesyłają zbiorowe operacje z procesora do sieci switcha.drastyczne skrócenie czasu operacji MPI i zmniejszenie ilości danych przechodzących przez sieć.
Dzięki przyspieszeniu komunikacji zbiorowej, takiej jak all-reduce, barrier i broadcast, technologia SHARPTM zapewnia zwiększenie wydajności w ramach głębokiego uczenia się (NCCL,TensorFlowDodatkowe korzyści obejmują uwolnienie cennych zasobów CPU do obliczeń, a nie zużycie ich do przetwarzania komunikacji,powodując większą ogólną przepustowość aplikacji.
- Łączność liści z góry regału (ToR)Idealny do łączenia węzłów obliczeniowych w małych do niezwykle dużych klastrach, zapewniając przełączanie warstwy dostępu o wysokiej gęstości 100 Gb/s.
- Klustery sztucznej inteligencji i uczenia maszynowegoSystemy oparte na procesorze graficznym wymagające dużej przepustowości i niskiego opóźnienia łączą się ze przyspieszeniem SHARPTM do zbiorowych operacji NCCL.
- Wysokiej wydajności obliczeniowej (HPC) Laboratoria badawcze, uniwersytety i środowiska HPC przedsiębiorstw, w których wykonywane są symulacje oparte na MPI i obciążenia modelowe.
- Centrum danych przedsiębiorstw¢ Materiały do przechowywania i obliczeń wymagające niezawodnej, wydajnej łączności InfiniBand.
- Infrastruktura chmurowa i hiperskałowaWdrożenia skalowalnych tkanin obsługujących fat tree, DragonFly+ i inne zaawansowane topologie.
MSB7800‐ES2F działa bezproblemowo z adapterami NVIDIA ConnectX‐5, ConnectX‐6 i ConnectX‐7 InfiniBand, a także z rodzinami BlueField DPU.Jest kompatybilny z poprzednimi prędkościami InfiniBand (EDR), FDR, QDR), zapewniając ochronę inwestycji i płynną migrację.i może być zarządzany za pośrednictwem MLNX‐OS lub zintegrowany z NVIDIA UFM do scentralizowanego zarządzania tkaninami. Wsparcie dla systemów operacyjnych obejmuje wszystkie główne dystrybucje Linux (RHEL, Ubuntu, Rocky Linux, SuSE) i Windows Server z InfiniBand stack.
| Parametry | Szczegóły |
|---|---|
| Numer modelu | MSB7800-ES2F |
| Porty i prędkość | 36 portów QSFP28; 100 Gb/s na port |
| łączna przepustowość | 7.2 Tb/s bez blokowania |
| Zmiana opóźnienia | Ultra-niskie (typowe poniżej 130 ns) |
| Zarządzanie | W pełni zarządzane, wbudowane procesory dual core Intel Celeron 1047UE, 4 GB pamięci RAM DDR3, 16 GB SSD; MLNX‐OS, CLI, WebUI, SNMP, JSON |
| Zasilanie | 1+1 redundant hot-swappable, 100‐127VAC / 200‐240VAC, 80 Plus Gold, certyfikowany ENERGY STAR |
| Chłodzenie | Wentylatory do wymiany na gorąco; przepływ powietrza P2C (port-to-power) |
| Zarządzanie portami | 1x RJ45, 1x RS232 (konsola), 1x USB |
| Wymiary (HxWxD) | 1.7 x 16.85 x 27.0 cali (43.6 x 433.2 x 590.6 mm), 1U |
| Waga | 110,978 kg (26,4 funtów) |
| Temperatura pracy | 0°C do 45°C |
| Certyfikaty | Wymagania w zakresie ochrony środowiska |
| Gwarancja | 1 rok ograniczonej gwarancji sprzętowej (dostępne opcje rozszerzalne) |
| Numer części do zamówienia (OPN) | Opis | Przepływ powietrza | Rodzaj |
|---|---|---|---|
| MSB7800-ES2F | 100Gb/s przełącznik InfiniBand 1U, 36 portów QSFP28, podwójne zasilacze prądu przemiennego, podwójne rdzenie x86, głębokość standardowa, przepływ powietrza P2C, zestaw kolejowy | P2C (Port to Power) | Zarządzany przełącznik |
| MSB7800-ES2R | Podobnie jak powyżej z przepływem powietrza C2P (moc do portu) | C2P (Power to Port) | Zarządzany przełącznik |
| MSB7880-ES2F | 100Gb/s InfiniBand 1U router, 36 portów QSFP28, podwójny zasilacz prądu przemiennego, przepływ powietrza P2C | P2C | Router |
| MSB7880-ES2R | 100Gb/s InfiniBand 1U router, 36 portów QSFP28, podwójny zasilacz prądu przemiennego, przepływ powietrza C2P | C2P | Router |
W przypadku łączności z górnej części regału w centrach danych z chłodzeniem z przodu do tyłu, opcja MSB7800-ES2F (przejście powietrza P2C) jest idealnym wyborem.Warianty routerów (MSB7880), które dodają funkcjonalność bramki dla tkanin z wielu podsieci.
- Wyższy ROIWysoka gęstość portów w 1U zmniejsza liczbę przełączników i złożoność kabli, zmniejszając wydatki inwestycyjne.
- Energooszczędne najwyższa w branży efektywność energetyczna (typowo 122 W) z zastosowaniem mierzeń ważonych ATIS; dynamiczne skalowanie mocy zmniejsza koszty eksploatacji.
- Akceleracja SHARPTMDo 10 razy szybsza komunikacja zbiorowa bez zużycia cykli CPU hosta, maksymalnie zwiększając wykorzystanie obliczeń.
- Uproszczone zarządzanieMLNX-OS zapewnia kompleksowe zarządzanie z CLI, interfejsami użytkownika i interfejsami API.
- Zmniejszenie złożoności ITW przypadku zastosowań z systemami automatycznymi, które są zgodne z wymogami określonymi w niniejszym rozporządzeniu, należy zastosować systemy automatyczne.
- Udowodniony ekosystemWsparcie NVIDIA i globalnego wsparcia partnerów.
- Ochrona inwestycji¢ Kompatybilny z poprzednimi generacjami InfiniBand, chroniąc istniejące inwestycje w infrastrukturę.
Starsurge Group świadczy usługi end-to-end lifecycle dla przełączników NVIDIA Mellanox, w tym doradztwo w zakresie architektury przedsprzedażowej, testowanie dowodu koncepcji i globalną logistykę.Nasz doświadczony zespół oferuje zdalne rozwiązywanie problemówW przypadku wielkoskalowych wdrożeń oferujemy profesjonalne usługi w zakresie projektowania i integracji tkanin.Opcje przedłużenia gwarancji i wsparcie priorytetowe 24x7 dostępne na życzenieWielojęzyczne wsparcie dla regionów EMEA, Ameryki i APAC zapewnia szybką reakcję na wdrożenia o krytycznym znaczeniu.
- Upewnij się, że temperatura pracy otoczenia utrzymuje się w zakresie od 0°C do 45°C; utrzymuj odpowiednią wentylację stoiska.
- Używać wyłącznie kwalifikowanych przewodów optycznych QSFP28 lub kabli DAC wymienionych w przewodniku NVIDIA do zgodności.
- kierunek przepływu powietrza: MSB7800-ES2F wykorzystuje P2C (port-to-power)
- Zasilanie musi być podłączone do odpowiedniego napięcia przemiennego (100-240 VAC) z uziemieniem.
- Pozwolić na odpowiednią wolność dla przedniego i tylnego przepływu powietrza (zalecane minimum 6 cali).
- Waga około 12 kg ¢ użyć odpowiedniego podnoszenia mechanicznego do montażu na stojaku.
- Aktualizacje oprogramowania układowego: zawsze konfiguracja zapasowa przed aktualizacją za pośrednictwem MLNX‐OS.
Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług informatycznych i rozwiązań integracyjnych.Firma obsługuje klientów na całym świecie z produktami, w tym przełącznikami sieciowymiStarsurge wspiera branże takie jak rząd, opieka zdrowotna,produkcja, edukacji, finansów i przedsiębiorczości.
Starsurge koncentruje się na niezawodnej jakości, szybkiej obsłudze i dostosowanych rozwiązaniach.rozwój oprogramowania na zamówienie, a także wielojęzyczne wsparcie ̇ pomaga klientom w budowaniu efektywnej, skalowalnej i niezawodnej infrastruktury sieciowej.
| Składnik | Wspierane modele / typy |
|---|---|
| Adaptory | NVIDIA ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Kable i optyka | QSFP28 DAC (pasywny do 3m, aktywny do 5m), AOC, nadajniki optyczne (SR4, LR4, ER4) |
| Systemy operacyjne | Linux (RHEL 7/8/9, Ubuntu 18.04/20.04/22.04, Rocky Linux, SuSE), Windows Server 2016/2019/2022 z InfiniBand stack |
| Platformy zarządzania | MLNX-OS, NVIDIA UFM, OpenSM, Prometheus/Grafana za pośrednictwem eksportera SNMP |
| Wsparcie topologii | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly, Clos |
- Potwierdzenie kierunku przepływu powietrza: MSB7800-ES2F wykorzystuje P2C (port-to-power)
- Zweryfikuj typ kabla: QSFP28 DAC lub nadajniki optyczne na podstawie wymagań dotyczących odległości.
- Sprawdź wejście zasilania: podwójne redundantne prądy prądowe z złączami C13/C14.
- Upewnij się, że głębokość półki wynosi 27 cali (standardowa głębokość).
- Plan zarządzania: MLNX-OS zapewnia zarządzanie pokładowe; UFM jest opcjonalny dla większych tkanin.
- Zweryfikuj wsparcie SHARPTM w stosie aplikacji (NCCL, OpenMPI z wtyczką SHARP).
