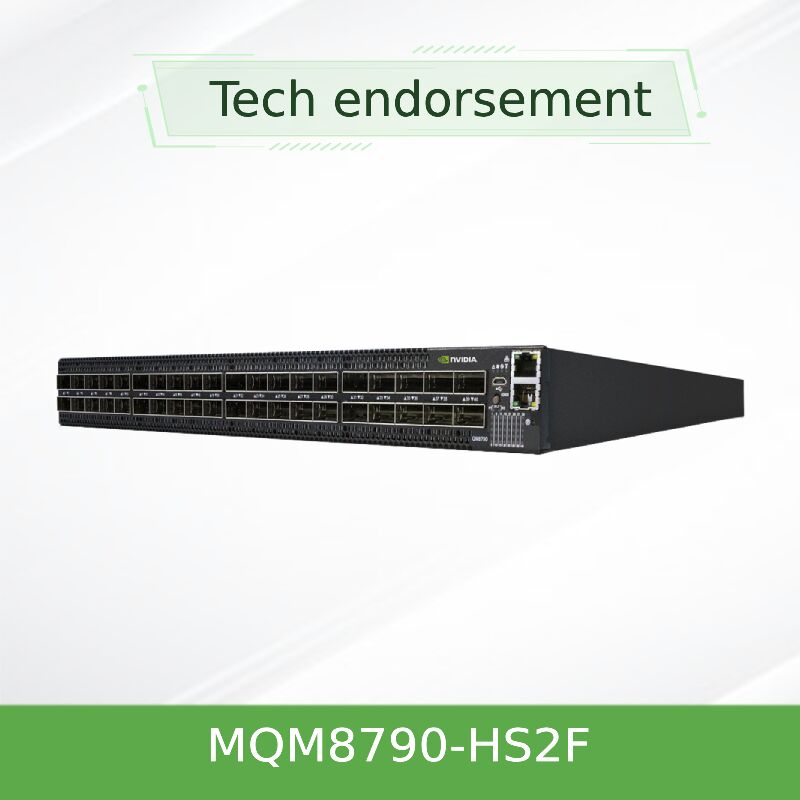

NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch Niezarządzany 40-port 16Tb/s P2C Przepływ powietrza UFM Ready
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| Dokument: | MQM8700 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Model: | MQM8790-HS2F (920-9B110-00FH-0D0) | Aplikacja: | Serwer |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Łączność łącza w górę: | 200 Gb/s |
| Temperatura pracy: | 0°C do 40°C (32°F do 104°F) | Opis: | 40-portowy przełącznik 200 g, podwójne zasilacze |
| Podkreślić: | Przełącznik NVIDIA Quantum 200G InfiniBand,40-portowy niezarządzalny przełącznik InfiniBand,Przełącznik sieci przepływu powietrza P2C 16Tb/s |
||
opis produktu
Wysokowydajny, niezarządzany przełącznik o stałej konfiguracji, oferujący 40 portów 200 Gb/s (lub 80 portów 100 Gb/s) z przepustowością 16 Tb/s bez blokowania, akceleracją obliczeń w sieci i ultra niskim opóźnieniem — zaprojektowany specjalnie dla klastrów HPC, AI i centrów danych hyperscale. Zaprojektowany do zewnętrznego zarządzania za pośrednictwem platformy NVIDIA UFM™.
NVIDIA Quantum MQM8790-HS2F to niezarządzany inteligentny przełącznik InfiniBand 200G, zaprojektowany do wdrożeń w dużych centrach danych, gdzie preferowane jest scentralizowane zarządzanie siecią. Ten przełącznik, będący częścią serii NVIDIA Quantum QM8700, oferuje czterdzieści portów 200 Gb/s w kompaktowej obudowie 1U z łączną przepustowością 16 Tb/s bez blokowania i opóźnieniem cut-through poniżej 130 ns. W przeciwieństwie do swoich zarządzanych odpowiedników, MQM8790-HS2F jest zoptymalizowany do zewnętrznego zarządzania za pośrednictwem NVIDIA Unified Fabric Manager (UFM™), umożliwiając operatorom centrów danych efektywne udostępnianie, monitorowanie, rozwiązywanie problemów i utrzymanie nowoczesnych sieci danych na dużą skalę.
Każdy port QSFP56 200 Gb/s można podzielić na dwa niezależne porty 100 Gb/s, co zapewnia do 80 portów łączności 100 Gb/s — idealne do wdrożeń o podwójnej gęstości na górze szafy. MQM8790-HS2F posiada przepływ powietrza P2C (port-do-zasilania), podwójne redundantne zasilacze i pełne wsparcie dla akceleracji obliczeń w sieci NVIDIA SHARP™.
- 200 Gb/s InfiniBand na port— czterdzieści portów QSFP56 obsługujących tryby 200G lub 100G split, architektura bez blokowania.
- SKU niezarządzane do sterowania zewnętrznego— Brak wbudowanego Subnet Managera; zaprojektowany do scentralizowanego zarządzania za pośrednictwem platformy NVIDIA UFM™.
- Akceleracja obliczeń w sieci— Technologia NVIDIA SHARP™ umożliwia agregację danych w przełączniku, redukując czas komunikacji MPI, NCCL i SHMEM o rzędy wielkości.
- Wysoki Radix i Możliwość Podziału— Konwersja 40 portów 200G na 80 portów 100G dla topologii o podwójnej gęstości bez dodatkowych przełączników.
- Zaawansowane Zarządzanie Przeciążeniem— Routing adaptacyjny, routing statyczny i jakość usług (QoS) w celu eliminacji wąskich gardeł i maksymalizacji efektywnej przepustowości sieci.

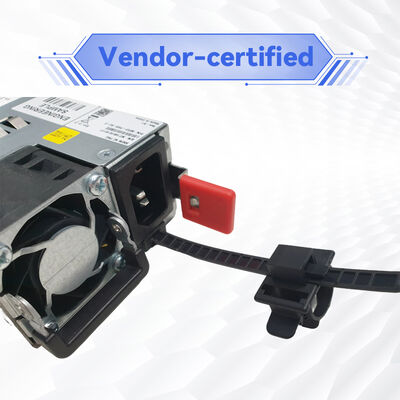

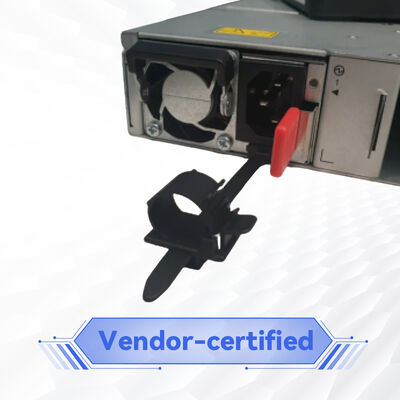

- Redundantne i Wymienne w Trakcie Pracy Zasilacze— 1+1 redundantne zasilanie, certyfikat 80 Plus Gold, zgodność z ENERGY STAR, z optymalizacją zasilania przy częściowym użyciu portów.
- Gotowy do UFM— Bezproblemowa integracja z NVIDIA Unified Fabric Manager w celu zaawansowanej telemetrii, analiz predykcyjnych i zautomatyzowanej orkiestracji sieci.
- Kompatybilność wsteczna— Bezproblemowa interoperacyjność z poprzednimi generacjami InfiniBand (EDR, FDR).
Przełączniki NVIDIA Quantum osadzają skalowalne silniki agregacji i redukcji hierarchicznej (SHARP) bezpośrednio w krzemie. Dane przechodzące przez przełącznik mogą być przetwarzane — agregowane, redukowane lub rozgłaszane — bez wielokrotnych podróży do punktów końcowych serwera. Znacząco przyspiesza to operacje zbiorcze, takie jak all-reduce, barrier i broadcast, które są kluczowe dla frameworków głębokiego uczenia (TensorFlow, PyTorch przez NCCL) i symulacji HPC opartych na MPI. Rezultatem jest do 10-krotnego wzrostu wydajności dla obciążeń intensywnie komunikacyjnych i zmniejszone obciążenie procesora, uwalniając zasoby obliczeniowe do rzeczywistego przetwarzania aplikacji.
MQM8790-HS2F obsługuje również algorytmy routingu adaptacyjnego i kontroli przeciążeń, które automatycznie równoważą ruch w wielu ścieżkach, zapewniając przepustowość bliską nominalnej nawet przy dużym natężeniu ruchu.
- Duże klastry AI i ML— Systemy oparte na GPU wymagające scentralizowanego zarządzania siecią i telemetrii dla setek lub tysięcy węzłów.
- Wysokowydajne obliczenia (HPC)— Laboratoria badawcze, laboratoria narodowe i uniwersytety, gdzie zewnętrzne menedżery sieci zapewniają ulepszone monitorowanie i automatyzację.
- Centra danych Hyperscale— Topologie Fat-tree, DragonFly+ i wielowymiarowe torusy zarządzane przez UFM dla maksymalnej wydajności.
- Dostawcy usług korporacyjnych i chmurowych— Środowiska wymagające jednolitej płaszczyzny sterowania w wielu sieciach przełączników.
- Top-of-Rack (ToR) ze scentralizowanym zarządzaniem— Podwójna gęstość łączności 100 Gb/s na serwer z widocznością w całej sieci.

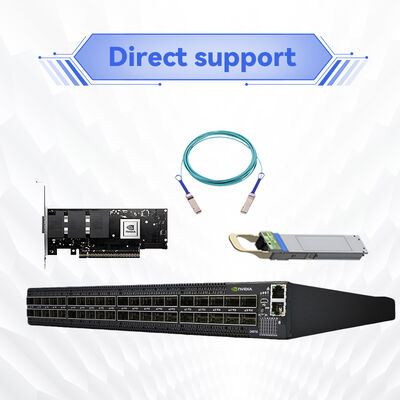

MQM8790-HS2F działa bezproblemowo z adapterami NVIDIA ConnectX-6, ConnectX-7 i BlueField DPU, obsługując zarówno sieci InfiniBand, jak i mieszane. Jest kompatybilny wstecznie z poprzednimi prędkościami InfiniBand (EDR 100 Gb/s, FDR 56 Gb/s). W pełni interoperacyjny z istniejącymi przełącznikami sieciowymi NVIDIA Quantum. Do zarządzania przełącznik jest przeznaczony do sterowania za pośrednictwem platformy NVIDIA Unified Fabric Manager (UFM), która zapewnia kompleksowe udostępnianie sieci, monitorowanie i predykcyjne rozwiązywanie problemów. Obsługa systemów operacyjnych obejmuje główne dystrybucje Linux (RHEL, Ubuntu, Rocky Linux) oraz certyfikowane serwery GPU NVIDIA.
| Parametr | Szczegół |
|---|---|
| Numer modelu | MQM8790-HS2F |
| Porty i prędkość | 40 portów QSFP56; do 200 Gb/s na port; obsługuje podział na 80 portów 100 Gb/s |
| Przepustowość agregowana | 16 Tb/s bez blokowania |
| Opóźnienie przełączania | < 130 ns (cut-through) |
| Zarządzanie | Niezarządzany — zarządzanie zewnętrzne za pośrednictwem NVIDIA UFM™; wbudowany dwurdzeniowy procesor x86 (Broadwell ComEx D-1508 2,2 GHz), 8 GB pamięci systemowej |
| Zasilacz | 1+1 redundantny, wymienny w trakcie pracy, 100-127 VAC / 200-240 VAC, 80 Plus Gold, ENERGY STAR |
| Przepływ powietrza | P2C (port-do-zasilania) — MQM8790-HS2F, standardowa głębokość |
| Wymiary (wys. x szer. x gł.) | 1,7 x 17 x 23,2 cala (43,6 x 433,2 x 590,6 mm), 1U |
| Waga | Z 2 zasilaczami: 12,48 kg / 27,5 funta |
| Temperatura pracy | 0°C do 40°C |
| Certyfikaty | Zgodność z CE, FCC, VCCI, ICES, RCMS, RoHS |
| Gwarancja | 1 rok ograniczonej gwarancji sprzętowej (dostępne opcje przedłużenia) |
| Numer części zamawianej (OPN) | Opis | Przepływ powietrza | Zarządzanie |
|---|---|---|---|
| MQM8790-HS2F | Przełącznik NVIDIA Quantum 200 Gb/s InfiniBand, 40 QSFP56, podwójny zasilacz AC, dwurdzeniowy x86, standardowa głębokość, przepływ powietrza P2C, zestaw montażowy | P2C (Port do zasilania) | Niezarządzany (gotowy do UFM) |
| MQM8790-HS2R | Taki sam jak powyżej, ale z przepływem powietrza C2P (zasilanie-do-portu) | C2P | Niezarządzany (gotowy do UFM) |
| MQM8700-HS2F | Wariant zarządzany, przepływ powietrza P2C, wbudowany Subnet Manager, MLNX-OS | P2C | Zarządzany (MLNX-OS) |
| MQM8700-HS2R | Wariant zarządzany, przepływ powietrza C2P, wbudowany Subnet Manager, MLNX-OS | C2P | Zarządzany (MLNX-OS) |
Dla środowisk wymagających scentralizowanego zarządzania siecią obejmującego setki lub tysiące przełączników, MQM8790-HS2F oferuje opłacalny, niezarządzany element budulcowy zoptymalizowany pod kątem orkiestracji NVIDIA UFM.
- Scentralizowane zarządzanie siecią— Wykorzystaj NVIDIA UFM do jednolitego widoku, automatyzacji i analiz predykcyjnych w całej sieci.
- Doskonały zwrot z inwestycji— Zmniejsz wydatki kapitałowe dzięki podwójnej gęstości portów 100G i mniejszej liczbie przełączników dla dużych sieci.
- Energooszczędność— Dynamiczne skalowanie mocy w zależności od wykorzystania portów, obniżając koszty operacyjne.
- Akceleracja SHARP™— Do 10x szybsza komunikacja zbiorcza bez zużywania cykli procesora hosta.
- Skalowalne topologie— Natywne wsparcie dla Fat Tree, DragonFly+ i Torus, aby zabezpieczyć rozwój centrum danych na przyszłość.
- Sprawdzony ekosystem— Wspierany przez skumulowany stos oprogramowania NVIDIA i całodobowe wsparcie partnerów.
Starsurge Group zapewnia kompleksowe usługi cyklu życia przełączników NVIDIA Quantum, w tym konsultacje architektoniczne przed sprzedażą, testy proof-of-concept i globalną logistykę. Nasz doświadczony zespół techniczny oferuje zdalne rozwiązywanie problemów, aktualizacje oprogramowania układowego i koordynację RMA. W przypadku wdrożeń UFM oferujemy usługi profesjonalne w zakresie konfiguracji i integracji platformy. Opcje przedłużenia gwarancji i całodobowe wsparcie priorytetowe dostępne na życzenie. Wielojęzyczne wsparcie dla regionów EMEA, Ameryk i APAC zapewnia szybką reakcję w przypadku wdrożeń o krytycznym znaczeniu.
O: MQM8790-HS2F to niezarządzany przełącznik przeznaczony do zewnętrznego zarządzania za pośrednictwem NVIDIA UFM. MQM8700-HS2F zawiera wbudowany Subnet Manager i pełny MLNX-OS do samodzielnego zarządzania.
O: Tak, może być zarządzany przez dowolny zgodny ze standardami Subnet Manager InfiniBand, ale NVIDIA UFM jest zalecany dla zaawansowanych funkcji, takich jak telemetria, analizy predykcyjne i zautomatyzowana orkiestracja.
O: Tak, każdy port 200 Gb/s może działać z prędkością 100 Gb/s przy użyciu kabli rozdzielających lub rozgałęźników QSFP56 na podwójne QSFP56, obsługując do 80 połączeń 100 Gb/s.
O: Tak, MQM8790-HS2F w pełni obsługuje technologię NVIDIA SHARP™ do akceleracji komunikacji zbiorczej, niezależnie od trybu zarządzania.
O: Pasywne/aktywne miedziane kable QSFP56 DAC, aktywne kable optyczne (AOC) i moduły optyczne na odległości do kilkuset metrów.
- Upewnij się, że temperatura otoczenia mieści się w zakresie od 0°C do 40°C; zapewnij odpowiednią wentylację szafy.
- Używaj wyłącznie kwalifikowanych optyki QSFP56 lub kabli DAC wymienionych w przewodniku kompatybilności NVIDIA.
- Kierunek przepływu powietrza: MQM8790-HS2F wykorzystuje P2C (port-do-zasilania) — sprawdź, czy schemat chłodzenia szafy odpowiada przepływowi powietrza P2C.
- Zasilacz musi być podłączony do odpowiedniego napięcia AC (100-240 VAC) z uziemieniem.
- Zewnętrzny Subnet Manager (UFM lub inny) musi być wdrożony do inicjalizacji i zarządzania siecią.
- Waga ok. 12,5 kg z dwoma zasilaczami — użyj odpowiedniego podnośnika mechanicznego do montażu w szafie.
Hong Kong Starsurge Group Co., Limited to technologiczny dostawca sprzętu sieciowego, usług IT i rozwiązań integracji systemów. Założona w 2008 roku firma obsługuje klientów na całym świecie, oferując produkty takie jak przełączniki sieciowe, karty sieciowe, punkty dostępowe Wi-Fi, kontrolery, okablowanie i sprzęt infrastrukturalny. Wspierana przez doświadczony zespół sprzedaży i techniczny, Starsurge obsługuje branże takie jak rząd, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa.
Dzięki podejściu stawiającemu klienta na pierwszym miejscu, Starsurge koncentruje się na niezawodnej jakości, responsywnej obsłudze i dopasowanych rozwiązaniach. Jako autoryzowany partner wiodących marek sieciowych, zapewniamy globalną logistykę, niestandardowe tworzenie oprogramowania i wielojęzyczne wsparcie — pomagając klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.
| Komponent | Obsługiwane modele / typy |
|---|---|
| Adaptery | NVIDIA ConnectX-6, ConnectX-7, BlueField-2 / BlueField-3 InfiniBand |
| Kable i optyka | QSFP56 DAC (pasywny do 3m, aktywny do 5m), AOC, transceivery optyczne (SR4, LR4) |
| Systemy operacyjne | Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), Windows Server ze stosem InfiniBand |
| Platformy zarządzania | NVIDIA UFM, OpenSM, inne zgodne ze standardami Subnet Managery |
| Obsługa topologii | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly |
- Potwierdź kierunek przepływu powietrza: MQM8790-HS2F wykorzystuje P2C (port-do-zasilania) — sprawdź kompatybilność chłodzenia szafy.
- Zweryfikuj wymaganą prędkość portu (natywna 200G lub rozdzielenie 100G) i typ zespołu kablowego.
- Sprawdź wejście zasilania: podwójne redundantne AC ze złączami C13/C14.
- Upewnij się, że głębokość szafy obsługuje 23,2 cala (standardowa głębokość).
- Zaplanuj zewnętrzny Subnet Manager: licencja UFM lub wdrożenie OpenSM wymagane do działania sieci.
- Zweryfikuj wymagania licencyjne oprogramowania UFM, jeśli potrzebne są zaawansowane funkcje telemetrii.
