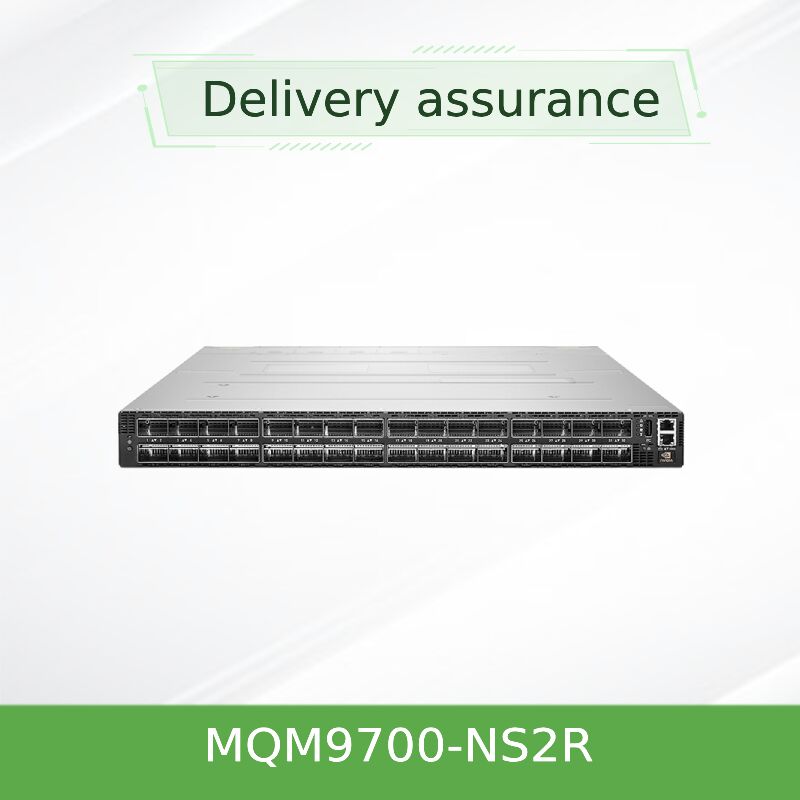

Przełącznik InfiniBand NVIDIA Quantum 2 MQM9790-NS2R 64-portowy 400Gb/s niezarządzany z przepływem powietrza wstecznym (C2P)
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Dokument: | MQM9700 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MQM9700-NS2R (920-9B210-00RN-0M2) | szybkość transmisji: | 400G |
|---|---|---|---|
| Porty: | 64 | Technologia: | Infiniband |
| Maksymalna prędkość: | Ndr | Pakiet Transportowy: | uszczelka |
opis produktu
Zaprojektowany do środowisk AI i HPC na ekstremalną skalę, gdzie preferowane jest zewnętrzne zarządzanie siecią szkieletową. MQM9790-NS2R oferuje 64 nieblokujące porty InfiniBand 400 Gb/s w kompaktowej obudowie 1U z odwrotnym przepływem powietrza od złącza do zasilania (C2P), umożliwiając elastyczne topologie i obliczenia w sieci SHARPv3, jednocześnie polegając na zewnętrznych menedżerach podsieci, takich jak NVIDIA UFM lub OpenSM.
Hong Kong Starsurge Group prezentuje NVIDIA Quantum-2 MQM9790-NS2R — wysokowydajny, niezarządzany przełącznik InfiniBand 400 Gb/s z odwrotnym przepływem powietrza (od złącza do zasilania). Jako część serii QM9700, ten przełącznik zapewnia 32 porty OSFP obsługujące 64 połączenia 400 Gb/s (lub do 128 portów 200 Gb/s za pomocą technologii podziału portów). Dzięki rekordowej przepustowości dwukierunkowej wynoszącej 51,2 terabitów na sekundę i przepustowości ponad 66,5 miliarda pakietów na sekundę, MQM9790-NS2R jest przeznaczony dla klientów, którzy wymagają zewnętrznego sterowania menedżerem podsieci (np. NVIDIA UFM) w celu zaawansowanej telemetrii, monitorowania i orkiestracji sieci szkieletowej na dużą skalę.
- Bezprecedensowa gęstość portów: 64 porty InfiniBand NDR 400 Gb/s w obudowie 1U, architektura nieblokująca.
- Tryb podwójnej gęstości 200 Gb/s: Obsługuje do 128 portów 200 Gb/s przy użyciu technologii podziału portów NVIDIA, zmniejszając TCO dla topologii leaf-spine.
- Gotowy na zewnętrzny menedżer podsieci: Zaprojektowany do użytku z NVIDIA UFM (Unified Fabric Manager), OpenSM lub innymi zewnętrznymi menedżerami podsieci — idealny do dużych, centralnie zarządzanych sieci szkieletowych.
- Obliczenia w sieci: SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) zapewnia 32-krotnie wyższe przyspieszenie AI w porównaniu do poprzedniej generacji.
- Zaawansowane usługi sieci szkieletowej: RDMA, adaptacyjne routowanie, kontrola przeciążeń, ulepszone mapowanie VL i funkcje samo-naprawiającej się sieci.
- Odwrotny przepływ powietrza (C2P): Kierunek przepływu powietrza od złącza do zasilania, idealny do układów centrum danych z zimnym korytarzem po stronie portów.
- Redundancja i niezawodność: Redundantne, hot-swap zasilacze 1+1, hot-swap moduły wentylatorów.
- Kompatybilność wsteczna: Obsługuje poprzednie generacje InfiniBand (HDR, EDR, FDR).
Zbudowany na układzie ASIC NVIDIA Quantum-2, MQM9790-NS2R wykorzystuje najnowocześniejszą technologię SerDes 400 Gb/s. Zawiera Remote Direct Memory Access (RDMA) dla niskiego obciążenia procesora i wysokiej przepustowości, adaptacyjne routowanie w celu unikania gorących punktów w sieci szkieletowej oraz NVIDIA SHARPv3 do redukcji w sieci, dramatycznie przyspieszając operacje zbiorcze w ramach MPI i frameworków AI. Bez wbudowanego menedżera podsieci, ten model odciąża zarządzanie siecią szkieletową do zewnętrznych kontrolerów, umożliwiając scentralizowane egzekwowanie polityk i głębszą telemetrię w połączeniu z NVIDIA UFM.
Dzięki obsłudze wielu topologii — w tym Fat Tree, SlimFly, DragonFly+ i wielowymiarowego Torusa — MQM9790-NS2R umożliwia architektom budowanie opłacalnych, wysoce odpornych sieci dla superkomputerów nowej generacji, przy jednoczesnym zachowaniu centralnego zarządzania.
- Klastry AI i uczenia maszynowego: Szybkie połączenia GPU do trenowania dużych modeli językowych z centralnym zarządzaniem UFM.
- Obliczenia o wysokiej wydajności (HPC): Symulacje badawcze, modelowanie pogody, genomika wymagające zewnętrznej orkiestracji sieci szkieletowej.
- Centra danych na skalę hiperskalowalną: Duże sieci InfiniBand, gdzie zewnętrzne menedżery podsieci zapewniają jednolite sterowanie setkami przełączników.
- Chmura korporacyjna i finanse: Systemy handlu o niskim opóźnieniu z centralnym monitorowaniem i zarządzaniem politykami.
- Rząd i edukacja: Krajowe laboratoria i uniwersyteckie centra superkomputerowe wymagające dedykowanych urządzeń do zarządzania siecią szkieletową.
W pełni interoperacyjny z ekosystemem NVIDIA InfiniBand: adaptery ConnectX-6/7, kable LinkX i przełączniki serii Quantum-2. Kompatybilny wstecznie z urządzeniami HDR, EDR i FDR. Wymaga zewnętrznego menedżera podsieci, takiego jak NVIDIA UFM (zalecany dla dużych sieci szkieletowych), OpenSM lub innego zgodnego z IB menedżera podsieci działającego na dedykowanym serwerze lub maszynie wirtualnej. Obsługuje główne dystrybucje Linuksa (RHEL, Ubuntu, Rocky Linux) i Windows Server z odpowiednimi sterownikami.
| Parametr | Specyfikacja (MQM9790-NS2R) |
|---|---|
| Porty | 32 złącza OSFP obsługujące 64 porty InfiniBand 400 Gb/s (NDR) lub 128 portów 200 Gb/s |
| Przepustowość agregowana | 51,2 Tb/s dwukierunkowa, nieblokująca |
| Wydajność przekazywania pakietów | Ponad 66,5 miliarda pakietów na sekundę (BPPS) |
| Typ zarządzania | Niezarządzany — wymaga zewnętrznego menedżera podsieci (UFM, OpenSM lub innego) |
| CPU i pamięć | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM (2666 MT/s), 16 GB M.2 SSD |
| Zasilacz | Redundantny 1+1, hot-swap, 200-240Vac, 80 Plus Gold, certyfikat ENERGY STAR |
| Chłodzenie / przepływ powietrza | Odwrotny przepływ powietrza: od złącza do zasilania (C2P), moduły wentylatorów hot-swap |
| Wymiary (wys. x szer. x gł.) | 1,7 cala (43,6 mm) x 17,0 cala (438 mm) x 26,0 cala (660,4 mm) |
| Waga | Około 14,5 kg |
| Temperatura pracy | 0°C do 40°C |
| Wilgotność (praca) | 10% do 85% bez kondensacji |
| Wysokość n.p.m. | Do 3050 m |
| Zgodność z przepisami | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Gwarancja | 1 rok standardowy (dostępne opcje rozszerzone) |
| Numer części zamawianej (OPN) | Opis | Kierunek przepływu powietrza | Zarządzanie |
|---|---|---|---|
| MQM9700-NS2F | 64 porty 400 Gb/s, zarządzany | P2C (od zasilania do złącza / do przodu) | Wbudowany menedżer podsieci |
| MQM9700-NS2R | 64 porty 400 Gb/s, zarządzany | C2P (od złącza do zasilania / do tyłu) | Wbudowany menedżer podsieci |
| MQM9790-NS2F | 64 porty 400 Gb/s, niezarządzany | P2C (do przodu) | Wymagany zewnętrzny menedżer podsieci |
| MQM9790-NS2R | 64 porty 400 Gb/s, niezarządzany | C2P (do tyłu) | Wymagany zewnętrzny menedżer podsieci |
Dla przepływu powietrza C2P (od złącza do zasilania), zimne powietrze wchodzi od strony złącza OSFP i wydostaje się przez stronę zasilacza. Przed złożeniem zamówienia sprawdź układ chłodzenia swojego centrum danych. MQM9790-NS2R to idealny wybór niezarządzany dla szaf wymagających odwrotnego przepływu powietrza.
- Centralne zarządzanie siecią szkieletową: Idealny do wdrożeń z użyciem NVIDIA UFM, umożliwiający zarządzanie setkami przełączników z jednego punktu widzenia.
- Elastyczność odwrotnego przepływu powietrza: Chłodzenie C2P pasuje do specyficznych konfiguracji gorących/zimnych korytarzy w centrum danych, poprawiając efektywność termiczną.
- Najwyższy Radix w 1U: 64 porty 400G minimalizują liczbę poziomów przełączników, zmniejszają opóźnienia i upraszczają okablowanie.
- Opłacalny dla dużych sieci szkieletowych: Eliminuje redundantne procesory SM na pokładzie, gdy zarządzanie zewnętrzne jest już wdrożone.
- Energooszczędny: Zasilacze Gold+ i inteligentne sterowanie wentylatorami zmniejszają koszty operacyjne.
- Skalowalność przyszłościowa: Obsługa SHARPv3 i adaptacyjnego routowania zapewnia ochronę inwestycji dla frameworków AI nowej generacji.
Hong Kong Starsurge Group zapewnia kompleksowe wsparcie, w tym konsultacje przedsprzedażowe, usługi integracji i globalną logistykę. Nasz zespół techniczny oferuje pomoc wdrożeniową, usługi RMA i opcje rozszerzonej gwarancji. W przypadku zamówień masowych dostarczamy niestandardowe okablowanie i walidację konfiguracji. Dostępne jest wsparcie wielojęzyczne dla regionów APAC, EMEA i Ameryk.
• Sprawdź, czy orientacja przepływu powietrza C2P pasuje do Twojej szafy: zimny korytarz musi znajdować się po stronie złącza (OSFP).
• Aby przełącznik działał, w sieci musi być obecny zewnętrzny menedżer podsieci.
• Używaj wyłącznie modułów optycznych i kabli kwalifikowanych przez NVIDIA, aby zachować integralność sygnału i zgodność.
• Wysokość pracy do 3050 m; temperatura nie może przekraczać 40°C.
• Niektóre zaawansowane funkcje UFM mogą wymagać oddzielnych licencji; skonsultuj się z zespołem sprzedaży Starsurge.
• Specyfikacje niepotwierdzone publicznie przez NVIDIA są oznaczone jako podane — proszę potwierdzić przed złożeniem zamówienia.
Założona w 2008 roku, Starsurge jest napędzanym przez technologię dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów. Obsługujemy klientów rządowych, medycznych, produkcyjnych, edukacyjnych, finansowych i korporacyjnych na całym świecie. Dzięki doświadczonemu zespołowi technicznemu i sprzedażowemu, Starsurge dostarcza dopasowaną infrastrukturę sieciową — w tym rozwiązania IoT, niestandardowe tworzenie oprogramowania i globalną logistykę. Nasze podejście stawiające klienta na pierwszym miejscu zapewnia niezawodną jakość, responsywną obsługę i skalowalne projekty sieciowe. Jako autoryzowany partner handlowy wiodących marek, łączymy najnowocześniejszą technologię z sukcesem wdrożeń w świecie rzeczywistym.
Poproś o wycenę →• Adaptery NVIDIA ConnectX-6 / ConnectX-7 InfiniBand
• Przełączniki NVIDIA Quantum-2 QM9700/9790
• Kable LinkX OSFP (pasywne miedziane do 3 m, aktywne optyczne do 500 m)
• Zewnętrzne menedżery podsieci: NVIDIA UFM, OpenSM, inne zgodne z IB menedżery podsieci
• Systemy operacyjne: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 z Mellanox WinOF-2
✓ Sprawdź wymaganą orientację przepływu powietrza: C2P (od złącza do zasilania) pasuje do rozmieszczenia zimnego korytarza w Twojej szafie.
✓ Upewnij się, że zewnętrzny menedżer podsieci (UFM lub OpenSM) jest wdrożony i dostępny w sieci szkieletowej.
✓ Zaplanuj okablowanie: 400G OSFP do OSFP lub podział na 2x200G.
✓ Potwierdź wejście zasilania: 200-240Vac z redundantnymi zasilaczami.
✓ W przypadku wdrożeń na dużą skalę, poproś o przegląd projektu topologii i wsparcie integracji UFM od inżynierów Starsurge.
- Whitepaper: „Skalowanie sieci AI z NVIDIA Quantum-2 i UFM” (dostępny na życzenie)
- Przewodnik wdrożeniowy: Fat Tree vs. DragonFly+ z serią QM9700
- Najlepsze praktyki dotyczące przepływu powietrza: Wybór P2C vs C2P dla chłodzenia centrum danych
- Lista kompatybilności: Kable OSFP certyfikowane przez NVIDIA dla NDR
