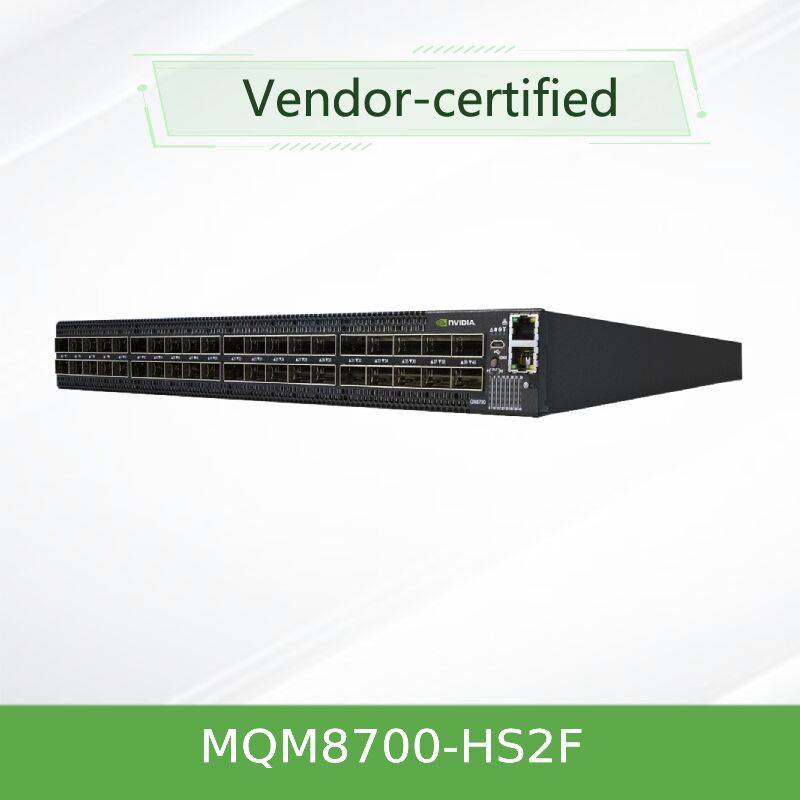

NVIDIA Quantum MQM8700-HS2F 200G InfiniBand Switch 40-port 16Tb/s
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MQM8700-HS2F (920-9B110-00FH-0MD) |
| Dokument: | MQM8700 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Model: | MQM8700-HS2F (920-9B110-00FH-0MD) | Stan: | Nowe i oryginalne |
|---|---|---|---|
| Łączność łącza w górę: | 200 Gb/s | Słowo kluczowe: | Przełącznik sieciowy Mellanox |
| przepustowość: | 16 TB/s | Zgodność: | ROHS-6, CE, FCC, ISO, ETS |
| Podkreślić: | NVIDIA InfiniBand Switch 200G,Przełącznik sieciowy Mellanox 40-port,Przełącznik kwantowy MQM8700 16Tb/s |
||
opis produktu
wysokiej wydajności przełącznik konfiguracji stałej dostarczający 40 portów prędkości 200 Gb/s (lub 80 portów prędkości 100 Gb/s) z przepustowością 16 Tb/s bez blokowania, przyspieszenie obliczeń w sieci,i ultra-niskiej opóźnienia (ultra-low latency), klastry sztucznej inteligencji i hiperskałowe centra danych.
Seria NVIDIA Quantum QM8700 (w tym MQM8700-HS2F) stanowi nową klasę inteligentnych przełączników 200G InfiniBand, zaprojektowanych w celu wyeliminowania wąskich gardłów w dziedzinie sztucznej inteligencji, obliczeń wysokiej wydajności,i środowiskach przechowywania w chmurze. Z czterdziestoma portami o prędkości do 200 Gb/s w kompaktowym czynniku kształtu 1U, przełącznik zapewnia łączną przepustowość 16 Tb/s z opóźnieniem przejścia poniżej 130 nanosekund.Zbudowana na skalowalnej architekturze InfiniBand NVIDIA, QM8700-HS2F posiada wbudowany procesor dwujątowy x86, zintegrowany Subnet Manager (do 2000 węzłów) oraz obsługę technologii NVIDIA SHARPTM,przyspieszenie zbiorowych operacji poprzez rozładowanie komunikacji z serwerów na strukturę sieci.
Zaprojektowany z myślą o ekstremalnej elastyczności, każdy port QSFP56 o prędkości 200 Gb/s może być podzielony na dwa niezależne porty o prędkości 100 Gb/s, podwajając radix dla gęstych wdrożeń top-of-rack.Wariant QM8700‐HS2F (przejście powietrza P2C) to w pełni zarządzany przełącznik z MLNX‐OS®, idealny dla przedsiębiorstw poszukujących sieci o wysokiej wydajności z prostym zarządzaniem, CLI, WebUI, SNMP i JSON API.
- 200Gb/s InfiniBand na port czterdzieści portów QSFP56, obsługujących tryby podzielone 200G lub 100G, architektura nieblokowania.
- Przyspieszenie obliczeń w sieciTechnologia NVIDIA SHARPTM umożliwia agregację danych w przełączniku, skracając czas komunikacji MPI, NCCL i SHMEM o wiele razy.
- Wysoka zdolność radix & split¢ Konwersja portów 40x 200G na porty 80x 100G dla topologii o podwójnej gęstości bez dodatkowych przełączników.
- Zaawansowane zarządzanie zatłoczeniami¢ Adaptacyjne sterowanie, sterowanie statyczne i jakość usługi (QoS) w celu wyeliminowania punktów gorących i maksymalizacji skutecznej przepustowości tkaniny.
- Zintegrowany menedżer podsieci¢ Wbudowany system SM obsługuje do 2000 węzłów do szybkiego uruchamiania klastrów; w pełni zarządzany za pośrednictwem MLNX-OS.
- Zastąpione i wymienialne na gorąco urządzenia służby publicznej1+1 zasilanie redundantne, certyfikat 80 Plus Gold, zgodne z ENERGY STAR, z optymalizacją zasilania przy częściowym wykorzystaniu portu.
- Kompleksowe zarządzanieCLI, WebUI, SNMP, JSON, plus opcjonalny UFMTM do zewnętrznej zaawansowanej orkiestry tkanin (wariacja MQM8790).
- Kompatybilne z przeszłością¢ Bezproblemowa interoperacyjność z poprzednimi generacjami InfiniBand (EDR, FDR).
W przeciwieństwie do konwencjonalnych przełączników, które przesyłają tylko pakiety, przełączniki NVIDIA Quantum osadzają skalowalne silniki protokołu hierarchicznego agregacji i redukcji (SHARP) bezpośrednio w krzemowym.Dane przechodzące przez przełącznik mogą być przetwarzane, redukowane lub nadawane bez wielokrotnych podróży w obie strony do punktów końcowych serwera.które są kluczowe dla ram głębokiego uczenia się (TensorFlow), PyTorch za pośrednictwem NCCL) i symulacji HPC opartych na MPI.uwolnienie zasobów obliczeniowych do rzeczywistego przetwarzania aplikacji.
QM8700-HS2F obsługuje również algorytmy dostosowujące się do trasy i kontroli zatłoczenia, które automatycznie równoważą ruch na wielu ścieżkach,zapewnienie przepustowości niemal linii nawet w warunkach wysokiego napięcia.
- Klustery sztucznej inteligencji i uczenia maszynowego¢ Systemy o dużej skali oparte na procesorach graficznych (NVIDIA DGX, HGX) wymagające połączenia 200G z SHARP dla przyspieszenia NCCL.
- Wysokiej wydajności obliczeniowej (HPC)Laboratoria badawcze, laboratoria krajowe i uniwersytety prowadzące obciążenia MPI, symulacje pogody i dynamikę płynów obliczeniowych.
- Ośrodki danych w hiperskali i chmurze¢ Fat-tree, DragonFly+ i wielowymiarowe topologie torusów dla skalowalnych tkanin o dużej szerokości pasma.
- Przedsiębiorczość i usługi finansowe¢ platformy handlowe o bardzo niskim opóźnieniu i przyspieszenie bazy danych wymagające przewidywalnej wydajności sieci.
- Górna część półki (ToR) i koniec rzędu¢ Podwójna gęstość łączności 100 Gb/s na serwer z wykorzystaniem możliwości podzielonych portów.
Seria QM8700 działa bezproblemowo z adapterami NVIDIA ConnectX‐6, ConnectX‐7 i BlueField DPU, obsługując zarówno InfiniBand, jak i tkaniny mieszane.Jest kompatybilny z poprzednimi prędkościami InfiniBand (EDR 100Gb/s, FDR 56Gb/s). W pełni interoperacyjny z istniejącymi przełącznikami tkanin NVIDIA Quantum i zarządzany za pośrednictwem jednolitego menedżera tkanin (UFM) do telemetrii i monitorowania predykcyjnego.Wsparcie systemu operacyjnego obejmuje główne dystrybucje Linux (RHEL), Ubuntu, Rocky Linux) i serwery GPU z certyfikatem NVIDIA.
| Parametry | Szczegóły |
|---|---|
| Numer modelu | MQM8700-HS2F |
| Porty i prędkość | 40 portów QSFP56; do 200Gb/s na port; obsługa podzielonych na 80 portów 100Gb/s |
| łączna przepustowość | 16 Tb/s bez blokowania |
| Zmiana opóźnienia | < 130 ns (przekrój) |
| Zarządzanie | Całkowicie zarządzany, wbudowany procesor dwucore x86 (Broadwell ComEx D‐1508 2.2GHz), pamięć systemowa o pojemności 8 GB; zintegrowany MLNX‐OS, CLI, WebUI, SNMP, JSON, Subnet Manager |

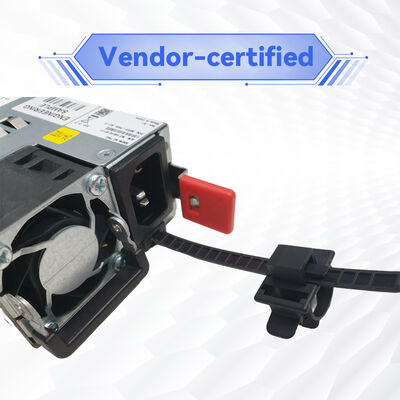

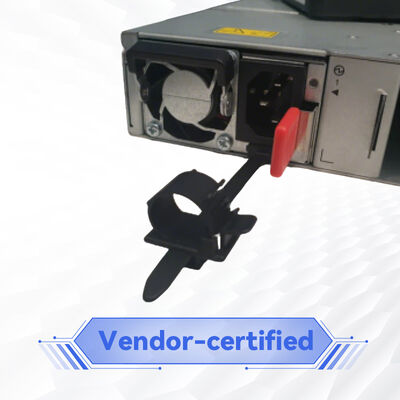

| Zasilanie | 1+1 redundant hot-swappable, 100-127VAC / 200-240VAC, 80 Plus Gold, ENERGY STAR |
| Przepływ powietrza | P2C (port-to-power) MQM8700-HS2F, głębokość standardowa |
| Wymiary (HxWxD) | 1.7 x 17 x 23,2 cali (43,6 x 433,2 x 590,6 mm), 1U |
| Waga | Z 2 PSU: 12.48 kg / 27.5 lbs |
| Temperatura pracy | 0°C do 40°C |
| Certyfikaty | Wymagania w zakresie ochrony środowiska |
| Gwarancja | 1 rok ograniczonej gwarancji sprzętowej (dostępne opcje rozszerzalne) |
| Numer części do zamówienia (OPN) | Opis | Przepływ powietrza | Zarządzanie |
|---|---|---|---|
| MQM8700-HS2F | NVIDIA Quantum 200Gb/s InfiniBand switch, 40 QSFP56, podwójne zasilanie prądem bieżącym, podwójne rdzenie x86, głębokość standardowa, przepływ powietrza P2C, zestaw kolejowy | P2C (Port to Power) | Zarządzane (MLNX-OS) |
| MQM8700-HS2R | Podobnie jak powyżej, ale przepływ powietrza C2P (moc do portu) | C2P | Zarządzane |
| MQM8790-HS2F | Niezarządzany wariant, przepływ powietrza P2C, odpowiedni do zewnętrznego zarządzania UFM | P2C | Zarządzanie zewnętrzne (przygotowanie do UFM) |
| MQM8790-HS2R | Niezarządzany przepływ powietrza C2P | C2P | Zarządzanie zewnętrzne |
Uwaga: W przypadku wdrożeń 100G o wysokiej gęstości wykorzystujących kabły podzielone zarówno zarządzane, jak i niezarządzane SKU zapewniają taką samą elastyczność portów.
- Wyższy ROIZmniejszenie wydatków inwestycyjnych dzięki pojemności portów 100G o podwójnej gęstości i mniejszej liczbie przełączników dla dużych tkanin.
- Energooszczędne¢ Dynamiczne skalowanie mocy w oparciu o wykorzystanie portu, obniżając koszty operacyjne.
- Akceleracja SHARPTM¢ Do 10 razy szybsze komunikacje zbiorowe bez zużycia cykli procesora hosta.
- Uproszczone zarządzanie¢ Menedżer podsieci na pokładzie eliminuje potrzebę zewnętrznych serwerów SM dla klastrów do 2000 węzłów.
- Skalowalne topologieWsparcie native dla Fat Tree, DragonFly+ i Torus dla przyszłościowego rozwoju centrów danych.
- Udowodniony ekosystemWsparcie NVIDIA i wsparcie partnerskie 24/7.
Starsurge Group świadczy usługi end-to-end lifecycle dla przełączników NVIDIA Quantum, w tym doradztwo w zakresie architektury przedsprzedaży, testowanie dowodu koncepcji i globalną logistykę.Nasz doświadczony zespół oferuje zdalne rozwiązywanie problemówOpcje rozszerzenia gwarancji i wsparcie priorytetowe 24x7 dostępne na żądanie Wielojęzyczne wsparcie dla regionów EMEA, Ameryki,w regionie Azji i Pacyfiku zapewnia szybkie reagowanie na rozmieszczenia o krytycznym znaczeniu.
- Upewnij się, że temperatura pracy otoczenia utrzymuje się w zakresie od 0°C do 40°C; utrzymuj odpowiednią wentylację regałów.
- Używać wyłącznie kwalifikowanych przewodów optycznych QSFP56 lub kabli DAC wymienionych w przewodniku NVIDIA dotyczącym zgodności.
- Kierunek przepływu powietrza (P2C lub C2P) musi być zgodny ze schematem chłodzenia centrum danych.
- Zasilanie musi być podłączone do odpowiedniego napięcia przemiennego (100-240 VAC) z uziemieniem.
- Aktualizacje oprogramowania układowego: zawsze konfiguracja zapasowa przed aktualizacją za pośrednictwem MLNX‐OS.
- Waga ~ 12,5 kg z dwoma jednostkami zasilania użyć odpowiedniego podnoszenia mechanicznego do montażu na stojaku.
Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług informatycznych i rozwiązań integracyjnych.Firma obsługuje klientów na całym świecie z produktami, w tym przełącznikami sieciowymiStarsurge wspiera branże takie jak rząd, opieka zdrowotna,produkcja, edukacji, finansów i przedsiębiorczości.
Starsurge koncentruje się na niezawodnej jakości, szybkiej obsłudze i dostosowanych rozwiązaniach.rozwój oprogramowania na zamówienie, a także wielojęzyczne wsparcie ̇ pomaga klientom w budowaniu efektywnej, skalowalnej i niezawodnej infrastruktury sieciowej.
| Składnik | Wspierane modele / typy |
|---|---|
| Adaptory | NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Kable i optyka | QSFP56 DAC (pasywny do 3m, aktywny do 5m), AOC, nadajniki optyczne (SR4, LR4) |
| Systemy operacyjne | Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), Windows Server z InfiniBand stack |
| Platformy zarządzania | MLNX-OS, NVIDIA UFM, Prometheus/Grafana za pośrednictwem eksportera SNMP |
| Wsparcie topologii | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly |
- Potwierdź, że kierunek przepływu powietrza (P2C dla MQM8700-HS2F) pasuje do schematu chłodzenia regału.
- Zweryfikować wymaganą prędkość portu (200G native lub 100G breakout) i typ zespołu kablowego.
- Sprawdź wejście zasilania: podwójne redundantne prądy prądowe z złączami C13/C14.
- Upewnij się, że głębokość półki wynosi 23,2 cali (standardowa głębokość).
- Plan dla menedżera podsieci: wbudowany SM obejmuje do 2000 węzłów; większe klastry mogą wymagać dodatkowych instancji SM.
- Zweryfikowanie wymogów licencji oprogramowania dla zaawansowanych funkcji (opcjonalnie UFM).
