NVIDIA MMA4Z00-NS400 400G OSFP SR4 multimodowy nadajnik 4-kanałowy 100G-PAM4
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MMA4Z00-NS400 |
| Dokument: | MMA4Z00-NS400.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Stan: | Nowe i oryginalne | Dostępność: | Magazyn |
|---|---|---|---|
| Technologia: | Infiniband i Ethernet | Maksymalna prędkość: | 800 GB/s |
| Długość: | 50M | Zakres temperatur: | 0 ° C do +70 ° C. |
| Nazwa: | EMLLANOX Optyczny transceiver MMA4Z00-NS400 400 GB/S Jednostortowy OSFP 400 GB/S Multimode SR4 50M T | Słowa kluczowe: | MELLANOX Optyczny nadajnik |
| Podkreślić: | NVIDIA 400G OSFP SR4 nadajnik,4-kanałowy multimodowy nadajnik optyczny,Transceptor 100G-PAM4 OSFP |
||
opis produktu

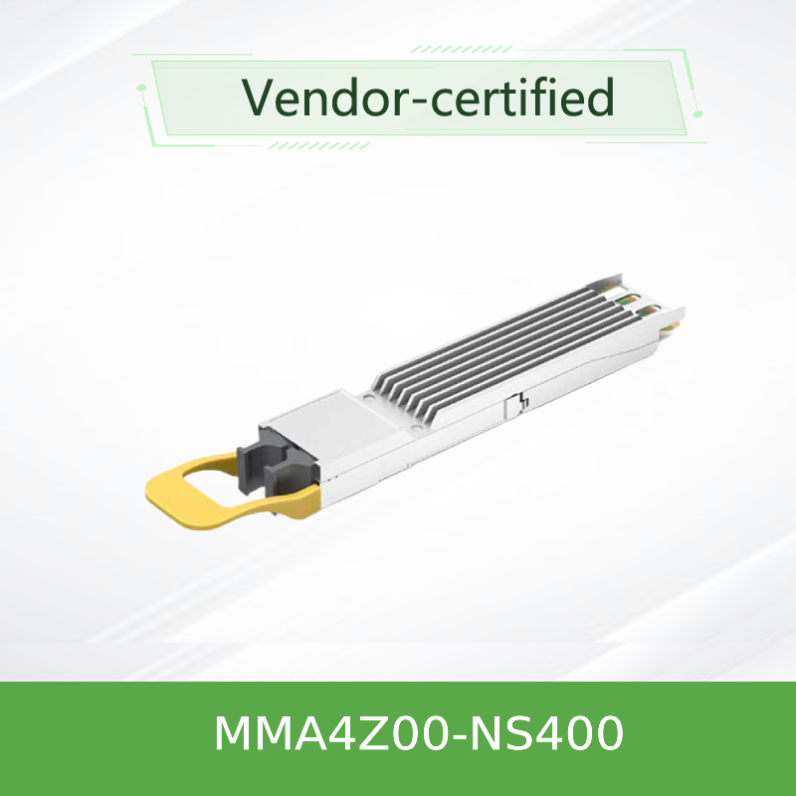

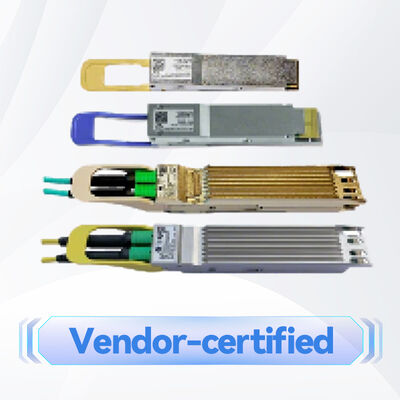

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Transceiver Wielomodalny
4-kanałowy moduł optyczny 100G-PAM4 dla InfiniBand NDR i 400GbE
Przegląd produktu
NVIDIA MMA4Z00-NS400 to jednomodowy transceiver OSFP SR4 o przepustowości 400 Gb/s, przeznaczony do centrów danych o wysokiej wydajności. Posiada 4 linie modulacji 100G-PAM4, technologię VCSEL 850 nm i złącze optyczne MPO-12/APC. Dzięki obsłudze trybu 400G oraz automatycznego trybu 200G (przy użyciu kabli rozdzielających) zapewnia elastyczną i energooszczędną łączność dla kart ConnectX-7 i przełączników Quantum-2/Spectrum-4.
Kluczowe cechy
- Szybkość transmisji danych: 400 Gb/s (4* 100G-PAM4) lub 200 Gb/s (2* 100G-PAM4)
- Obsługa protokołów: InfiniBand NDR, 400GbE
- Interfejs optyczny: MPO-12/APC (jedno 4-kanałowe złącze)
- Długość fali: VCSEL 850 nm
- Zasięg: 50 m OM4 / 30 m OM3
- Pobór mocy: maks. 8,5 W (400G) / maks. 5,5 W (200G)
- Możliwość wymiany podczas pracy: format OSFP, zgodny z OSFP MSA
- Zarządzanie: zgodny z CMIS 4.0, interfejs I²C
- Diagnostyka cyfrowa: DDM dla temperatury, napięcia, prądu polaryzacji, mocy Tx/Rx
- Zgodność: RoHS, bezpieczeństwo laserowe klasy 1M
Technologia i konstrukcja
MMA4Z00-NS400 wykorzystuje zaawansowaną technologię optyczną NVIDIA z macierzami VCSEL 850 nm i szybkim sprzęganiem światłowodów wielomodowych. 4-kanałowa konstrukcja wykorzystuje modulację 100G-PAM4 na linię, zapewniając agregowaną przepustowość 400G przez pojedyncze złącze MPO-12/APC. Transceiver obsługuje adaptacyjną korekcję sygnału wejściowego Tx, programowalną amplitudę wyjściową Rx oraz regulację przed/po-korekcją dla optymalnej integralności sygnału. Cyfrowe monitorowanie diagnostyczne (DDM) zapewnia widoczność w czasie rzeczywistym temperatury, napięcia zasilania, prądu polaryzacji lasera i poziomów mocy optycznej. Moduł zawiera również generator/kontroler PRBS i tryby pętli zwrotnej do diagnostyki systemu.

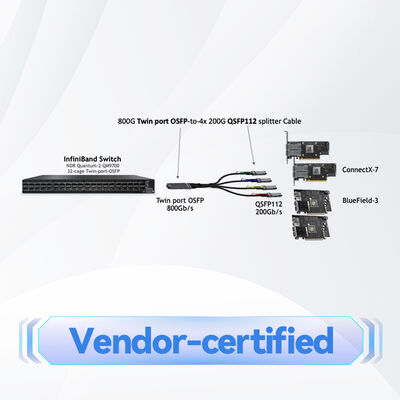

Typowe wdrożenia
- Tryb 400G (kable proste): Połącz przełączniki Quantum-2 lub Spectrum-4 z kartami OSFP ConnectX-7 z prędkością 400 Gb/s, używając prostych kabli światłowodowych MFP7E10
- Tryb 200G (kable rozdzielające): Użyj kabli rozdzielających 1:2 MFP7E20, aby podłączyć pojedynczy transceiver OSFP 400G do dwóch kart 200G ConnectX-7, automatycznie zmniejszając zużycie energii
- Połączenie przełącznik-przełącznik: dwukanałowe transceivery OSFP z prostymi kablami obsługują połączenia przełącznik-przełącznik 800G
- Obliczenia o wysokiej wydajności: sieci InfiniBand NDR do treningu AI/ML i klastrów HPC
- Chmura korporacyjna: połączenia agregacyjne 400GbE w dużych centrach danych

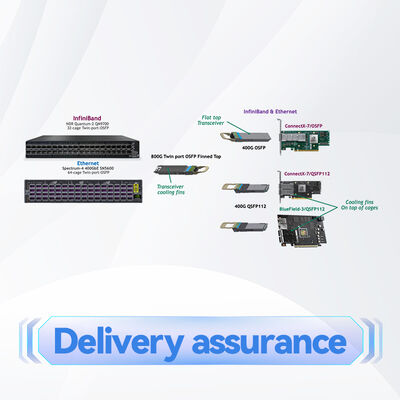

Kompatybilność
Przełączniki: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G).
Karty / DPU: ConnectX-7 OSFP (dla tego transceivera OSFP). DPU BlueField-3 akceptują warianty QSFP112 – ten moduł OSFP nie jest kompatybilny z BlueField-3.
Zalecane kable światłowodowe: kable skrosowane NVIDIA MFP7E10 (proste) i MFP7E20 (rozdzielacz 1:2) typu B ze złączami MPO-12/APC.
Protokoły: InfiniBand NDR i 400GbE (automatycznie wykrywane na podstawie hosta).
Jednokanałowe transceivery OSFP nie są przeznaczone do użytku w przełącznikach. Oba światłowody w dwukanałowych transceiverach muszą być tego samego typu – proste lub rozdzielające – i nie można ich mieszać.
Specyfikacje techniczne
| Parametr | Wartość |
|---|---|
| Typ produktu | Transceiver Wielomodalny 400G OSFP SR4 |
| Format | OSFP (zgodny z MSA), płaski |
| Szybkość transmisji danych | 400 Gb/s (4*100G-PAM4) / 200 Gb/s (2*100G-PAM4) |
| Złącze optyczne | Pojedyncze MPO-12/APC (8 aktywnych światłowodów: 4 TX + 4 RX) |
| Długość fali | VCSEL 850 nm |
| Zasięg (OM4) | Do 50 m (z 2 panelami krosowymi) |
| Zasięg (OM3) | Do 30 m (z 2 panelami krosowymi) |
| Napięcie zasilania | 3,3 V (3,135 V – 3,465 V) |
| Maksymalna moc (400G, 4-kanałowy) | 8,5 W maks. (8 W typowo) |
| Maksymalna moc (200G, 2-kanałowy) | 5,5 W maks. (5 W typowo) |
| Tryb niskiego poboru mocy | 2 W maks. |
| Temperatura robocza obudowy | 0 °C do 70 °C (DDM do 75 °C) |
| Temperatura przechowywania | –40 °C do 85 °C |
| Wilgotność względna (podczas pracy) | 5% – 95% (bez kondensacji) |
| Interfejs zarządzania | I²C (zgodny z CMIS 4.0) |
| Diagnostyka cyfrowa | Temperatura, Vcc, prąd polaryzacji, moc Tx/Rx na linię |
| Bezpieczeństwo laserowe | Klasa 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Uchwyt | Beżowy (wielomodowy) |
| Obudowa złącza | Zielony (MPO-12/APC) |
| Numer modelu | MMA4Z00-NS400 |
Tryb 200G (2-kanałowy) jest automatycznie aktywowany podczas używania kabli rozdzielających 1:2 (seria MFP7E20). Zużycie energii jest proporcjonalnie zmniejszane.
Przewodnik wyboru produktu
| Numer katalogowy | Opis | Format | Zasięg |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, wielomodowy, MPO-12/APC, 850 nm | OSFP | 50 m OM4 |
| MMA4Z00-NS (dwukanałowy) | 800G dwukanałowy OSFP 2*400G SR4 | OSFP | 50 m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (wariant QSFP112) | QSFP112 | 50 m OM4 |
W celu zapewnienia kompatybilności z DPU BlueField-3 należy użyć wariantu QSFP112 (MMA1Z00-NS400). Ten moduł OSFP jest przeznaczony wyłącznie do kart OSFP ConnectX-7.
Kluczowe zalety
- Elastyczne tryby prędkości: Automatyczne działanie 200G/400G w zależności od typu kabla (prosty lub rozdzielający)
- Efektywność energetyczna: maks. 5,5 W w trybie 200G – idealny do wdrożeń wrażliwych na zużycie energii
- Kompaktowa konstrukcja OSFP: płaska obudowa integruje się z radiatorami klatki ConnectX-7
- Niezależność od protokołu: Automatycznie wykrywa InfiniBand NDR lub 400GbE, upraszczając zarządzanie zapasami
- Najwyższa integralność sygnału: polerowanie APC minimalizuje odbicia wsteczne dla niezawodności PAM4
- Kompleksowa diagnostyka: DDM w czasie rzeczywistym z progami ostrzeżeń/alarmów
Najczęściej zadawane pytania
P: Jaka jest różnica między trybami 400G a 200G?
O: W trybie 400G wszystkie 4 linie są aktywne z prostymi kablami MFP7E10. W trybie 200G transceiver automatycznie wykrywa kable rozdzielające 1:2 MFP7E20 i aktywuje tylko 2 linie, zmniejszając zużycie energii.
P: Czy ten moduł jest kompatybilny z DPU BlueField-3?
O: Nie. DPU BlueField-3 akceptują tylko urządzenia QSFP112. Dla BlueField-3 należy użyć wariantu QSFP112 MMA1Z00-NS400.
P: Czy mogę mieszać kable proste i rozdzielające w transceiverze dwukanałowym?
O: Nie. Oba światłowody w dwukanałowym transceiverze OSFP muszą być tego samego typu – albo oba proste, albo oba rozdzielające.
P: Jakiego typu kabla światłowodowego potrzeba?
O: Należy używać dostarczonych przez NVIDIA kabli skrosowanych typu B ze złączami MPO-12/APC – MFP7E10 dla prostych 400G lub MFP7E20 dla rozdzielających 200G.
P: Jaki jest maksymalny zasięg tego transceivera?
O: 50 m przez światłowód wielomodowy OM4 (z dwoma złączami panelu krosowego) lub 30 m przez OM3.
P: Czy ten moduł może być używany w przełącznikach Ethernet?
O: Jednokanałowe transceivery OSFP, takie jak MMA4Z00-NS400, nie są przeznaczone do użytku w przełącznikach. Są one przeznaczone dla kart OSFP ConnectX-7/OSFP. Dwukanałowe transceivery OSFP są używane w przełącznikach Quantum-2 i Spectrum-4.
Środki ostrożności podczas obsługi
Ostrzeżenie dotyczące bezpieczeństwa laserowego: Narażenie na światło laserowe może spowodować uszkodzenie oczu. Należy używać okularów ochronnych podczas obsługi tego produktu i trzymać światło laserowe z dala od oczu i twarzy.
- Utrzymuj nasadki przeciwpyłowe na złączu optycznym, gdy kabel światłowodowy nie jest podłączony
- Zawsze czyść zarówno gniazdo transceivera, jak i złącze kabla przed podłączeniem – 80% problemów z połączeniem jest związanych z brudnymi złączami optycznymi
- Przestrzegaj standardowych środków ostrożności ESD podczas instalacji i obsługi
- Nie nakładaj płynów na złącze optyczne; używaj zatwierdzonych narzędzi i metod czyszczenia
- Używaj wyłącznie kabli światłowodowych dostarczonych lub certyfikowanych przez NVIDIA (seria MFP7E10/MFP7E20)
- Upewnij się, że moduł jest w pełni włożony i zablokowany, aby zapobiec problemom termicznym i połączeniowym
Macierz kompatybilności
| Typ urządzenia | Obsługiwane platformy |
|---|---|
| Przełączniki InfiniBand | NVIDIA Quantum-2 (z dwukanałowymi transceiverami OSFP) |
| Przełączniki Ethernet | NVIDIA Spectrum-4 (z dwukanałowymi transceiverami OSFP) |
| Karty | ConnectX-7 / OSFP (ten moduł) |
| DPU | Niekompatybilne z BlueField-3 (użyj wariantu QSFP112) |
| Zalecane kable | MFP7E10 (proste), MFP7E20 (rozdzielające) – oba skrosowane typu B |
Lista kontrolna kupującego
- Potwierdź, że Twoja karta obsługuje OSFP (ConnectX-7/OSFP)
- Zweryfikuj wymaganą prędkość: 400G (kable proste) lub 200G (kable rozdzielające)
- Wybierz odpowiedni kabel światłowodowy: MFP7E10 (prosty) lub MFP7E20 (rozdzielający)
- Upewnij się, że infrastruktura światłowodowa jest wielomodowa OM3 lub OM4 ze złączami MPO-12/APC
- Zweryfikuj, czy strona przełącznika używa kompatybilnych dwukanałowych transceiverów OSFP
- Sprawdź budżet mocy i chłodzenie modułu OSFP
Produkty powiązane
- MMA4Z00-NS – dwukanałowy transceiver OSFP 800G 2*400G SR4 (strona przełącznika)
- MMA1Z00-NS400 – 400G QSFP112 SR4 (kompatybilny z BlueField-3)
- MFP7E10-Nxxx – 4-kanałowe kable światłowodowe skrosowane proste
- MFP7E20-Nxxx – kable światłowodowe skrosowane rozdzielające 1:2
- Karty ConnectX-7 / OSFP
