Transceiver OSFP 800G SR8 dla przełączników Quantum-2 i Spectrum-4 MMA4Z00-NS 50m
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | Optyczny nadajnik-odbiornik Mellanox MMA4Z00-NS |
| Dokument: | MMA4Z00-NS.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Stan: | Nowe i oryginalne | Dostępność: | Magazyn |
|---|---|---|---|
| Technologia: | Infiniband i Ethernet | Maksymalna prędkość: | 800 GB/s |
| Długość: | 50M | Zakres temperatur: | 0 ° C do +70 ° C. |
| Podkreślić: | 800g Osfp Sr8 Nadajnik-Odbiornik,Transceiver Nvidia Quantum-2,Transceiver OSFP o zasięgu 50m |
||
opis produktu

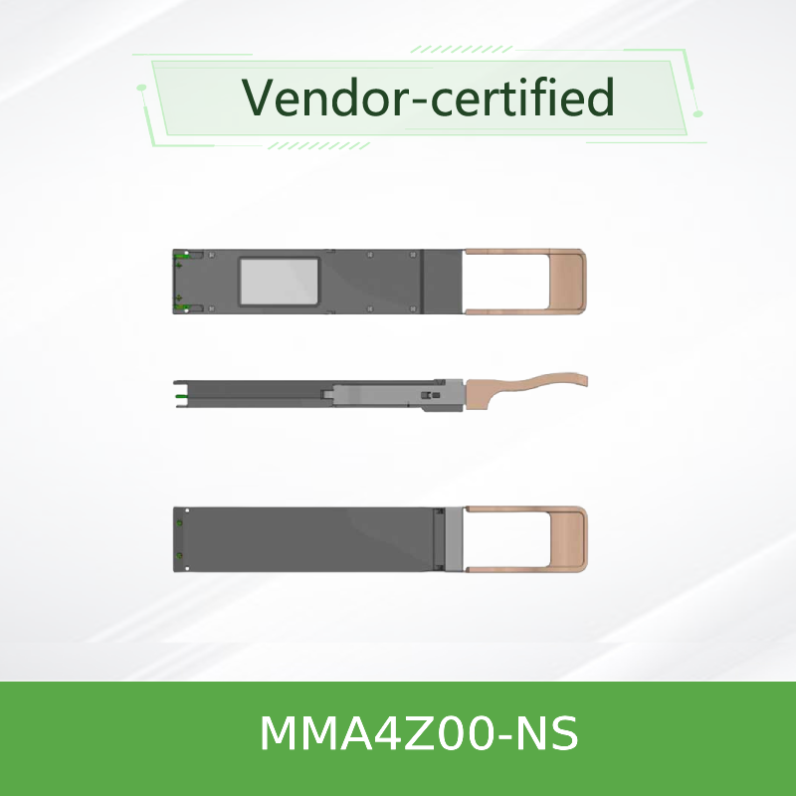

NVIDIA MMA4Z00-NS 800G OSFP Twin-Port SR8 Transceiver Wielomodalny
2x400Gb/s 8-kanałowy moduł optyczny 100G-PAM4 dla przełączników Quantum-2 i Spectrum-4
Przegląd produktu
NVIDIA MMA4Z00-NS to wielomodalny transceiver równoległy OSFP SR8 Twin-Port o przepustowości 800Gb/s, który integruje dwa niezależne silniki transceivera 400Gb/s w pojedynczym formacie OSFP. Wykorzystuje dwa 4-kanałowe złącza optyczne MPO-12/APC, każde obsługujące 400Gb/s za pomocą modulacji 100G-PAM4. Ta innowacyjna konstrukcja umożliwia 64 porty 400Gb/s w przełączniku Quantum-2 z 32 klatkami, zapewniając niespotykaną gęstość przełączania. Oprogramowanie układowe transceivera automatycznie obsługuje protokoły InfiniBand NDR i 400GbE w zależności od przełącznika hosta. Dostępny w wariantach z górną częścią z żeberkami (dla przełączników chłodzonych powietrzem) i płaską górą (dla DGX H100 / chłodzonych cieczą).Kluczowe cechyPrędkość transmisji danych:
800Gb/s (2x 400Gb/s) - 8x kanałów 100G-PAM4
- Złącza: InfiniBand NDR, 400GbE (automatyczne wykrywanie)
- Interfejs optyczny: Dwa złącza MPO-12/APC (po 4 kanały każde)
- Długość fali: 850nm VCSEL
- Moc: 50m OM4 / 30m OM3
- Długość fali: 17W max (15W typowo) / 2W w trybie niskiego poboru mocy (uśpienie)
- Możliwość wymiany podczas pracy: Format OSFP, zgodny z OSFP MSA
- Zarządzanie: Zgodny z CMIS 4.0, interfejs I2C
- Diagnostyka cyfrowa: DDM dla temperatury, napięcia, prądu polaryzacji, mocy Tx/Rx
- Zgodność: RoHS, bezpieczeństwo laserowe klasy 1M
- Technologia i projektMMA4Z00-NS to kluczowa innowacja NVIDIA, która umożliwia umieszczenie dwóch niezależnych silników transceivera 400G w jednej obudowie OSFP. Osiągnięto to dzięki opatentowanemu układowi pionowych złączy, który mieści dwa złącza optyczne MPO-12/APC w formacie OSFP. Każdy silnik obsługuje 4 kanały modulacji 100G-PAM4 przy użyciu technologii VCSEL 850nm. Wariant z górną częścią z żeberkami zapewnia lepsze chłodzenie dla przełączników chłodzonych powietrzem, podczas gdy wariant z płaską górą jest przeznaczony dla systemów DGX H100 Cedar-7 i środowisk chłodzonych cieczą. Transceiver obsługuje adaptacyjną równoważenie Tx, programowalną amplitudę wyjściową Rx oraz kompleksową diagnostykę cyfrową z generatorem/kontrolerem PRBS i trybami pętli zwrotnej.
Typowe wdrożenia
Połączenie przełącznik-przełącznik (800G):
Połącz dwa przełączniki Quantum-2 lub Spectrum-4 z prędkością 800Gb/s za pomocą dwóch prostych kabli światłowodowych MFP7E10.
- Połączenie przełącznik-dwa adaptery 400G: Połącz z dwoma adapterami ConnectX-7/OSFP lub BlueField-3/QSPP112 z prędkością 400G każdy za pomocą prostych kabli.

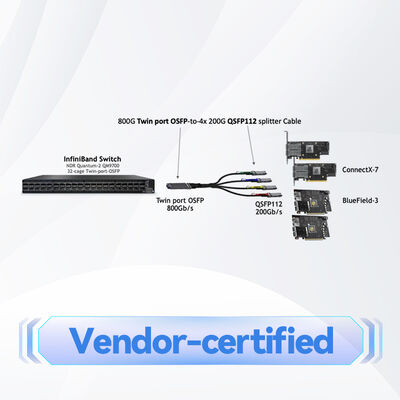

- Połączenie przełącznik-cztery adaptery 200G: Użyj kabli rozdzielających MFP7E20 1:2, aby połączyć się z czterema adapterami 200G, z automatycznym zmniejszeniem mocy w transceiverach 400G.
- Integracja z DGX H100: Wariant z płaską górą łączy systemy GPU Cedar-7 z przełącznikami Quantum-2 lub Spectrum-4.
- Połączenie przełącznik-przełącznik (2x400G): Poprowadź dwa światłowody do różnych przełączników, aby uzyskać podwójne połączenia 400G.
- KompatybilnośćPrzełączniki:
NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G) - oba wymagają obudów OSFP z górną częścią z żeberkami do pracy w chłodzeniu powietrzem.
Adaptery / DPU: ConnectX-7/OSFP, ConnectX-7/QSFP112, BlueField-3/QSFP112. Jednoportowe transceivery OSFP (MMA4Z00-NS400) nie są przeznaczone do stosowania w przełącznikach.
Zalecane kable światłowodowe: MFP7E10 (prosty, 4-kanałowy do 4-kanałowego) i MFP7E20 (rozdzielacz 1:2, 4-kanałowy do 2x2-kanałowego) - oba typu B crossover z MPO-12/APC.
Krytyczna zasada: Oba światłowody w transceiverze twin-port muszą być tego samego typu (oba proste lub oba rozdzielacze) - nie można ich mieszać.
Protokół: Automatyczne wykrywanie InfiniBand NDR lub 400GbE na podstawie protokołu przełącznika.
SpecyfikacjeParametr
Wartość
| Typ produktu | 800G Twin-Port OSFP SR8 Transceiver Wielomodalny |
|---|---|
| Format | OSFP (warianty z górną częścią z żeberkami lub płaską górą) |
| MMA4Z00-NS | 800Gb/s (2x 400Gb/s) - 8x 100G-PAM4 |
| Złącza optyczne | Dwa MPO-12/APC (każde 4-kanałowe) |
| Aktywne światłowody na port | 8 (4 TX + 4 RX) na złącze MPO |
| Długość fali | 850nm VCSEL |
| Zasięg (OM4) | 17W max / 2W uśpienie |
| Zasięg (OM3) | Do 30m (z 2 panelami krosowymi) |
| Napięcie zasilania | 3.3V (3.135V - 3.465V) |
| Maksymalna moc (aktywna) | 17W max (15W typowo) |
| Tryb niskiego poboru mocy | 2W max |
| Temperatura obudowy roboczej | 0 °C do 70 °C |
| Temperatura przechowywania | -40 °C do 85 °C |
| Interfejs zarządzania | I2C (zgodny z CMIS 4.0) |
| Diagnostyka cyfrowa | Temperatura, napięcie zasilania, prąd polaryzacji, moc Tx/Rx na kanał |
| Bezpieczeństwo laserowe | Klasa 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Numer modelu | MMA4Z00-NS |
| Wariant z górną częścią z żeberkami jest przeznaczony dla przełączników Quantum-2/Spectrum-4 chłodzonych powietrzem. Wariant z płaską górą (MMA4Z00-NS-FLT) jest przeznaczony dla systemów DGX H100 Cedar-7 i systemów chłodzonych cieczą. | OSFP (z górną częścią z żeberkami) |
Numer części zamawianej
Opis
| Format | Góra | MMA4Z00-NS | 800G OSFP SR8, 2x400G, wielomodalny, MPO-12/APC, 850nm, 50m |
|---|---|---|---|
| OSFP (z górną częścią z żeberkami) | Z żeberkami | MMA1Z00-NS400 | 800G OSFP SR8, 2x400G, wielomodalny, MPO-12/APC, 850nm, 50m |
| OSFP | Płaski | MMA1Z00-NS400 | 400G QSFP112 SR4 (dla ConnectX-7/QSFP112 i BlueField-3) |
| OSFP | Płaski | MMA1Z00-NS400 | 400G QSFP112 SR4 (dla ConnectX-7/QSFP112 i BlueField-3) |
| QSFP112 | -- | MMA4Z00-NS (z żeberkami) jest wymagany dla przełączników Quantum-2 i Spectrum-4 chłodzonych powietrzem. Wariant z płaską górą jest przeznaczony dla DGX H100 i systemów chłodzonych cieczą. | Zalety |
Niezrównana gęstość:
64 porty 400Gb/s w przełączniku Quantum-2 z 32 klatkami - 2x gęstość w porównaniu do konwencjonalnych rozwiązań.
- Elastyczne wdrożenie: Obsługuje połączenia przełącznik-przełącznik (800G), przełącznik-adapter (2x400G) i przełącznik-4 adaptery (4x200G) z kablami rozdzielającymi.
- Niezależność od protokołu: Automatyczne wykrywanie InfiniBand lub Ethernet, upraszczające zapasy i logistykę.
- Efektywność energetyczna: Tryb uśpienia 2W o niskim poborze mocy i automatyczne zmniejszenie mocy 200G po stronie transceivera.
- Wszechstronne okablowanie: Obsługuje kable proste lub rozdzielające z niezależnymi wyborami długości (oba kable muszą być tego samego typu).
- Sprawdzona niezawodność: Kompleksowa walidacja systemu NVIDIA gwarantuje optymalną wydajność.
- Serwis i wsparcieJako autoryzowany partner NVIDIA, Hong Kong Starsurge Group zapewnia:
Konsultacje techniczne przed sprzedażą dotyczące projektowania interkonektów optycznych 800G/400G.
Globalna logistyka z monitorowaniem w czasie rzeczywistym i wsparciem w odprawie celnej.
- Standardowe pokrycie gwarancyjne sprzętu NVIDIA.
- Doradztwo w zakresie oprogramowania układowego/kompatybilności dla platform Quantum-2 i Spectrum-4.
- Wielojęzyczne wsparcie (angielski, mandaryński, kantoński) przez e-mail lub telefon.
- Często zadawane pytania
- P: Jaka jest różnica między wariantami z górną częścią z żeberkami a płaską górą?
O: Wariant z górną częścią z żeberkami (MMA4Z00-NS) jest przeznaczony dla przełączników Quantum-2 i Spectrum-4 chłodzonych powietrzem przy zmniejszonym przepływie powietrza. Wariant z płaską górą (MMA4Z00-NS-FLT) jest przeznaczony dla systemów DGX H100 Cedar-7 i środowisk chłodzonych cieczą.
P: Czy mogę używać kabli prostych i rozdzielających razem w tym samym transceiverze?
O: Nie. Oba porty światłowodowe w transceiverze OSFP twin-port muszą używać tego samego typu kabla - albo oba proste (MFP7E10), albo oba rozdzielacze (MFP7E20).
P: Jaki jest maksymalny zasięg tego transceivera?
O: 50m przez wielomodalne światłowody OM4 (z dwoma złączami panelu krosowego) lub 30m przez OM3.
P: Czy ten moduł może być używany w adapterach ConnectX-7?
O: Nie. Jest to transceiver przełącznika twin-port. W przypadku adapterów ConnectX-7 należy używać transceiverów OSFP jednoportowych (MMA4Z00-NS400) lub QSFP112 (MMA1Z00-NS400).
Środki ostrożności dotyczące obsługi
Ostrzeżenie dotyczące bezpieczeństwa laserowego:
Narażenie na światło laserowe może spowodować uszkodzenie oczu. Używaj sprzętu ochronnego na twarz podczas obsługi tego produktu i trzymaj światło laserowe z dala od oczu i twarzy.
Utrzymuj nasadki przeciwpyłowe na obu złączach optycznych, gdy kable światłowodowe nie są podłączone.Zawsze czyść zarówno gniazda transceivera, jak i złącza kabli przed podłączeniem - 80% problemów z połączeniem jest związanych z brudnymi złączami optycznymi.
- Przestrzegaj standardowych środków ostrożności ESD podczas instalacji i obsługi.
- Nie nakładaj płynów na złącza optyczne; używaj zatwierdzonych narzędzi i metod czyszczenia.
- Używaj wyłącznie kabli światłowodowych dostarczonych lub zatwierdzonych przez NVIDIA (seria MFP7E10/MFP7E20).
- Oba kable powinny mieć zbliżoną długość, aby uniknąć niedopasowania opóźnień (4,5 ns/m).
- Upewnij się, że moduł jest w pełni włożony i zablokowany, aby zapobiec problemom termicznym i połączeniowym.
- O firmie Hong Kong Starsurge Group
- Hong Kong Starsurge Group Co., Limited
jest dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów opartym na technologii. Od 2008 roku obsługujemy klientów na całym świecie, dostarczając sprzęt sieciowy, w tym przełączniki, karty sieciowe, punkty dostępu bezprzewodowego, kontrolery, kable i moduły optyczne. Nasze doświadczone zespoły sprzedaży i techniczne wspierają różnorodne branże, takie jak rządowa, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Dostarczamy niestandardowe rozwiązania, globalną logistykę i wielojęzyczne wsparcie - wszystko oparte na zaangażowaniu w niezawodność, wydajność i skalowalność, stawiając klienta na pierwszym miejscu.
Kluczowe faktyNumer części:
MMA4Z00-NS
| Format: | OSFP (z górną częścią z żeberkami) |
| Prędkość transmisji danych: | 800G (2x400G) |
| Złącza: | 2x MPO-12/APC |
| Zasięg: | 50m OM4 / 30m OM3 |
| Długość fali: | 850nm VCSEL |
| Moc: | 17W max / 2W uśpienie |
| Zastosowanie: | Quantum-2, Spectrum-4 |
| Lista kontrolna kupującego | Potwierdź, że Twój przełącznik obsługuje transceivery OSFP twin-port (Quantum-2 lub Spectrum-4). |
Wybierz odpowiedni wariant górnej części: z żeberkami dla przełączników chłodzonych powietrzem, płaską górą dla DGX/chłodzonych cieczą.
- Wybierz typ kabla: prosty (MFP7E10) dla 400G na port lub rozdzielacz (MFP7E20) dla 200G na port.
- Upewnij się, że oba kable są tego samego typu (oba proste lub oba rozdzielacze).
- Sprawdź, czy infrastruktura światłowodowa jest typu OM3 lub OM4 ze złączami MPO-12/APC.
- Sprawdź wymagania dotyczące temperatury otoczenia przełącznika (maks. 35°C przy wszystkich wentylatorach, 30°C przy awarii wentylatora).
- Potwierdź protokół: InfiniBand NDR lub 400GbE (automatyczne wykrywanie).
